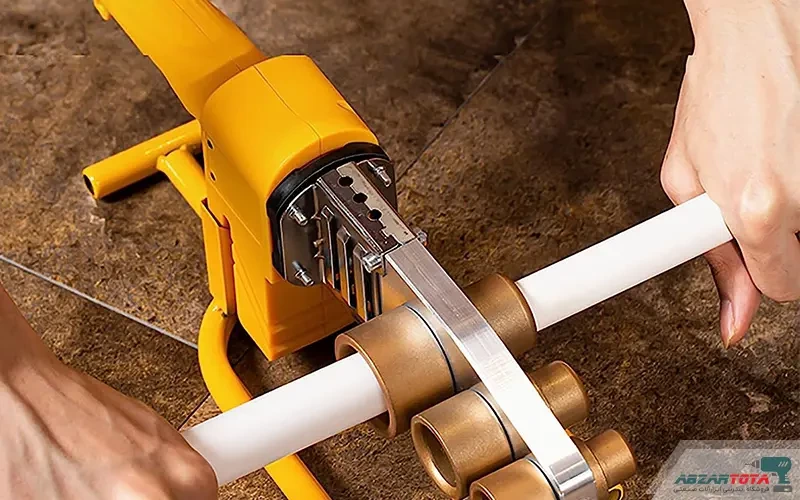

اتو لوله کشی دستگاهی برای اتصالات پلیمری و لوله ها، به ویژه پلی پروپیلن (PP-R)، از طریق جوش حرارتی است. این دستگاه با گرم کردن هم زمان سطح خارجی لوله یک لوله و سطح داخلی لوله دیگر، شرایط ایجاد یک اتصال مولکولی و بدون نشتی را فراهم می کند. کیفیت جوش به عواملی مانند دمای صحیح، زمان گرم شدن و عمق ورود لوله بستگی دارد. انتخاب توان مناسب دستگاه نیز بر سرعت کار و کیفیت اتصال در پروژه های مختلف تاثیر مستقیم می گذارد. هنگام خرید اتو لوله باید به توان المنت، دقت ترموستات و سازگاری دستگاه با سایزهای مختلف لوله توجه شود.

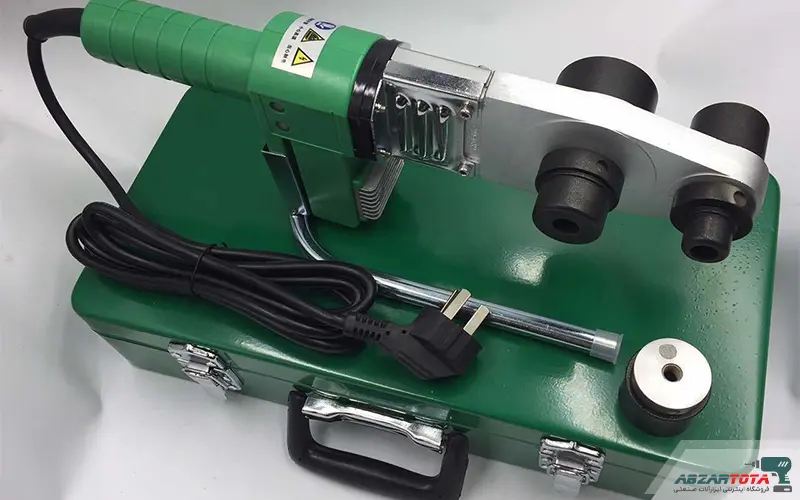

اجزای اصلی اتو لوله کشی
هر بخش از اتو لوله کشی وظیفه مشخصی در ایجاد اتصال یکنواخت و استاندارد دارد. مهم ترین اجزا اتو لوله کشی عبارتند از:
- المنت حرارتی: تولید و انتقال حرارت یکنواخت به صفحه دستگاه
- لقمه: قطعه ای داخل کله گی رزوه زن برای ایجاد دنده یا رزوه روی لوله
- ترموستات: کنترل و تثبیت دمای کاری برای جلوگیری از افزایش یا کاهش بیش از حد حرارت
- صفحه حرارتی: انتقال حرارت المنت به لقمه ها با کمترین افت دما
- دسته عایق: جلوگیری از انتقال گرما به دست کاربر و افزایش ایمنی
- پایه نگهدارنده: ثابت نگه داشتن دستگاه هنگام گرم شدن و حین کار
- چراغ نشانگر: نمایش وضعیت روشن بودن دستگاه و رسیدن به دمای تنظیم شده

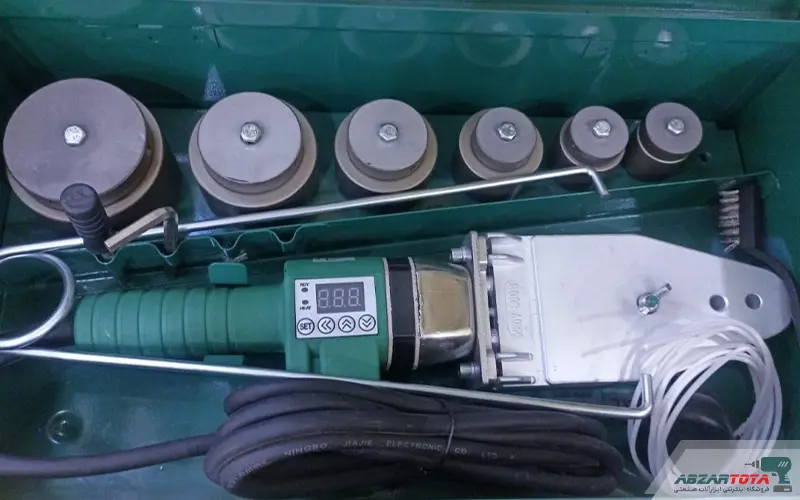

انواع اتو لوله کشی
اتوهای لوله کشی بر اساس نوع طراحی، ظرفیت کاری و کاربرد در پروژه های مختلف تولید می شوند. انتخاب مدل مناسب به حجم کار، قطر لوله ها و شرایط اجرای پروژه بستگی دارد.
- اتو لوله کشی دستی: مناسب تعمیرات، پروژه های خانگی و اجرای لوله های با قطر کم
- اتو لوله کشی راکتی: رایج ترین مدل برای تاسیسات ساختمانی
- اتو لوله کشی تخت یا شمشیری: مناسب فضاهایی با دسترسی دشوار به محل اتصال
- اتو لوله کشی صنعتی: دارای توان بالا و مناسب جوشکاری لوله های با قطر زیاد در پروژه های عمرانی و صنعتی
- اتو لوله کشی دیجیتال: مجهز به نمایشگر و کنترل دقیق دما برای کاهش خطای جوش
- اتو لوله کشی هیدرولیکی: مخصوص اتصال لوله های پلیمری با قطر بالا که نیروی لازم برای اتصال توسط سیستم هیدرولیک تامین می شود.
کاربردهای اتو لوله کشی
این دستگاه تنها برای نصب لوله آب استفاده نمی شود و در بسیاری از شبکه های انتقال سیالات پلیمری کاربرد دارد. مهم ترین کاربردهای اتوهای لوله کشی شامل موارد زیر هستند:
- اجرای سیستم لوله کشی آب سرد و گرم ساختمان
- نصب شبکه های گرمایش از کف
- اجرای رایزرهای تاسیساتی
- اتصال لوله های پلی پروپیلن در موتورخانه
- اجرای خطوط انتقال آب در پروژه های عمرانی
- نصب شبکه های آبرسانی کشاورزی با لوله های پلیمری
- تعمیر و تعویض بخش های آسیب دیده سیستم لوله کشی
- اجرای تاسیسات بیمارستانی و آزمایشگاهی با لوله های PP-R
- نصب سیستم های تصفیه آب و تجهیزات جانبی
- اجرای خطوط انتقال برخی سیالات شیمیایی سازگار با پلی پروپیلن
نحوه استفاده صحیح از اتو لوله کشی
رعایت ترتیب مراحل باعث افزایش استحکام اتصال و جلوگیری از نشتی یا کاهش عمر شبکه لوله کشی می شود.
گام اول: لقمه متناسب با قطر لوله را روی دستگاه نصب و پیچ های آن را کاملا محکم کنید.
گام دوم: اگر دستگاه اتو لوله کشی دارای قابلیت تنظیم دما است، دمای آن را روی حدود 260 درجه سانتی گراد قرار دهید. در مدل هایی که امکان تنظیم دما وجود ندارد، کافی است دستگاه را روشن کرده و منتظر بمانید تا به دمای کاری برسد. بیشتر مواقع با خاموش شدن چراغ ترموستات یا قطع شدن المنت می توان متوجه شد که دستگاه به اندازه کافی گرم شده و آماده استفاده است.

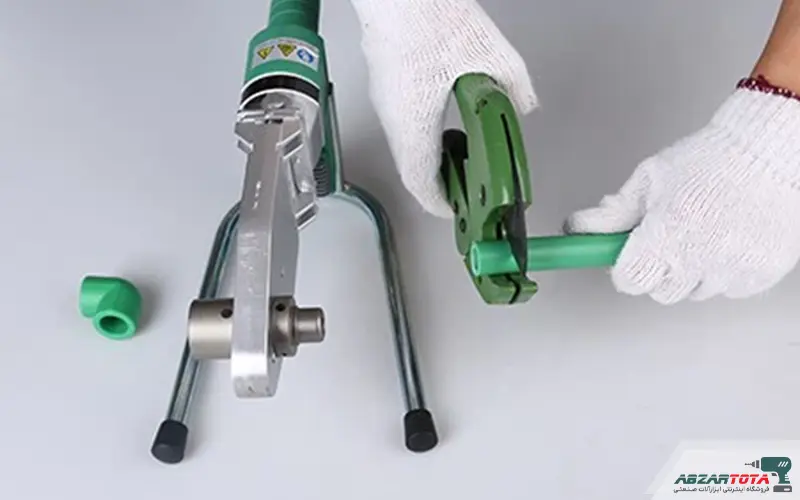

گام سوم: لوله را با قیچی مخصوص کاملا عمود بر محور برش دهید تا سطح اتصال یکنواخت باشد.

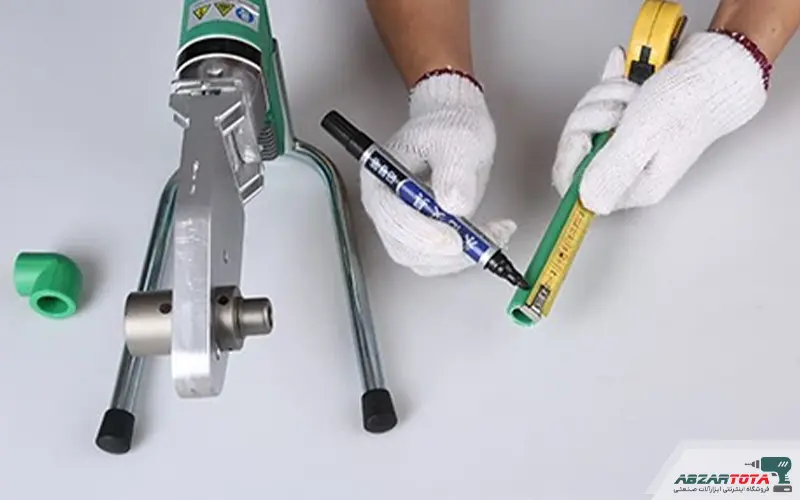

گام چهارم: در صورت نیاز، عمق ورود لوله به اتصال را علامت گذاری کنید تا از ورود بیش از حد جلوگیری شود.

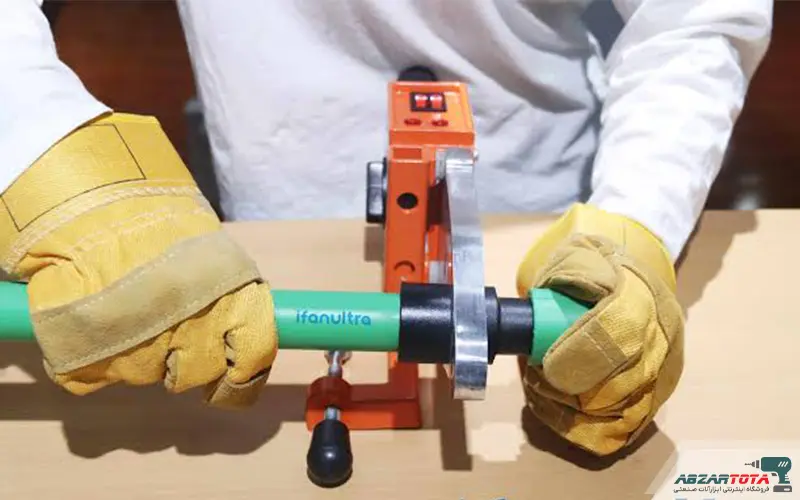

گام پنجم: لوله و اتصال را به طور هم زمان داخل لقمه های نر و ماده قرار دهید و به مدت مشخص حرارت دهید. زمان گرم شدن به قطر لوله بستگی دارد؛ به عنوان مثال، برای لوله 20 میلی متری حدود 5 ثانیه، لوله 25 میلی متری 7 ثانیه و لوله 32 میلی متری 8 تا 10 ثانیه زمان کافی است. در لوله های با قطر بالاتر، این زمان می تواند به 12 تا 18 ثانیه نیز برسد. حرارت دادن بیش از حد باعث تغییر شکل لوله و کاهش کیفیت اتصال خواهد شد.
گام ششم: بدون چرخاندن قطعات، آن ها را از لقمه خارج کرده و با یک حرکت مستقیم تا عمق مشخص به یکدیگر متصل کنید.
گام هفتم: اتصال را چند ثانیه بدون حرکت نگه دارید تا پلیمر در محل اتصال پایدار شود.
گام هشتم: اجازه دهید اتصال به صورت طبیعی خنک شود و از سرد کردن سریع با آب یا هوای فشرده خودداری کنید، زیرا تنش داخلی ایجاد می کند.
نکات ایمنی هنگام کار با اتو لوله کشی
مهم ترین نکات ایمنی که باید رعایت شود شامل موارد زیر هستند:
- دستگاه را روی پایه مخصوص قرار دهید تا با سطوح قابل اشتعال تماس نداشته باشد.
- هنگام تعویض لقمه، ابتدا دستگاه را خاموش و اجازه دهید کاملا خنک شود.
- از دستکش مقاوم در برابر حرارت هنگام کار استفاده کنید.
- لقمه ها را با اجسام فلزی تیز تمیز نکنید تا روکش تفلون آسیب نبیند.
- از تماس مستقیم دست با صفحه حرارتی و لقمه ها جلوگیری کنید.
- کابل برق را دور از قسمت های داغ دستگاه قرار دهید.
- در محیط های مرطوب از اتصال برق ایمن و ارت استاندارد استفاده کنید.
- پس از پایان کار، دستگاه را از برق جدا کرده و پس از خنک شدن جمع آوری کنید.
- دمای دستگاه را بیش از مقدار توصیه شده افزایش ندهید، زیرا باعث تخریب ساختار پلیمر خواهد شد.
نتیجه گیری
اتو لوله کشی یکی از مهم ترین ابزارهای اجرای تاسیسات پلیمری است که با ایجاد جوش حرارتی، اتصالاتی یکپارچه، مستحکم و بدون نشتی در لوله های پلی پروپیلن ایجاد می کند. برای افزایش کیفیت اتصالات باید دستگاه مناسب بر اساس نوع پروژه انتخاب شود. همچنین رعایت نکات ایمنی و نگهداری صحیح از دستگاه، علاوه بر افزایش عمر اتو لوله کشی، از بروز خطا در اتصالات و آسیب های احتمالی جلوگیری می کند.
