جوشکاری لب به لب روشی برای اتصال دو قطعه فلزی هم سطح است که لبه های آن ها روبه روی یکدیگر قرار می گیرند و با ایجاد حوضچه مذاب به هم متصل می شوند. در ورق های نازک می توان از اتصال ساده بدون پخ استفاده کرد، اما افزایش ضخامت به ایجاد شیارهایی مانند V، U یا J نیاز دارد تا قوس به ریشه اتصال دسترسی پیدا کند و نفوذ کافی ایجاد شود. انتخاب شکل شیار، فاصله ریشه، روش جوشکاری، اینورتر، نوع فیلر و تعداد پاس ها مستقیما روی استحکام و عیوب جوش اثر می گذارد. این نوع جوشکاری در لوله، سازه، مخزن، خودرو و تجهیزات نفت و گاز کاربرد دارد.

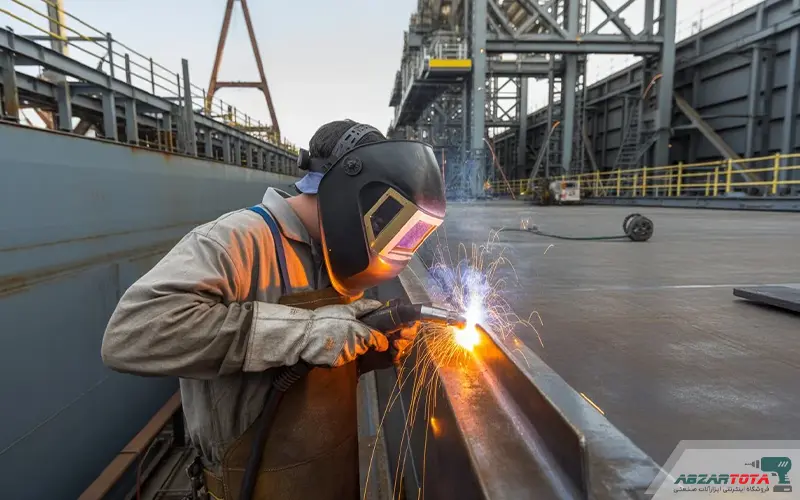

مراحل جوشکاری لب به لب
برای رسیدن به بهترین نتیجه نهایی کار باید مراحل انجام را اصولی و با دقت بالا انجام داد؛ این مراحل عبارتند از:
- آماده سازی قطعات
- هم راستا کردن قطعات
- انتخاب دستگاه و فرآیند جوشکاری
- اجرای پاس ریشه و پاس های تکمیلی
- تمیزکاری و بازرسی نهایی
آماده سازی قطعات
ابتدا رنگ، روغن، زنگ زدگی، اکسید، رطوبت و مواد اضافی اطراف محل اتصال را کاملا حذف کنید. برای قطعات ضخیم، لبه ها باید طبق WPS با زاویه و عمق مشخص ماشین کاری یا سنگ زنی شوند؛ زیرا شکل شیار باید امکان دسترسی الکترود یا تورچ به ریشه را فراهم کند. لبه ها را از نظر پلیسه و ترک بررسی کنید و در صورت نیاز قبل از مونتاژ اصلاح کنید.

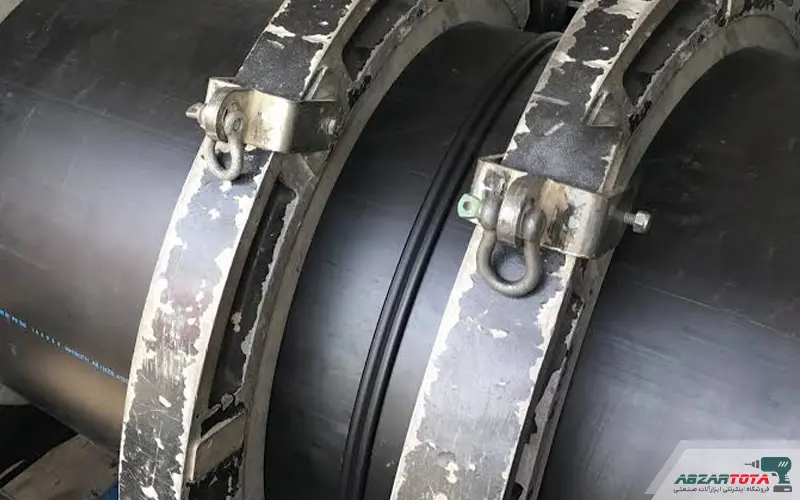

هم راستا کردن قطعات
دو قطعه را روی یک محور یا صفحه مرجع قرار دهید و اختلاف ارتفاع، زاویه و آفست لبه ها را کنترل کنید. سپس با خال جوش های مناسب قطعات را ثابت کنید تا هنگام اعمال حرارت، اتصال از موقعیت طراحی خارج نشود.
انتخاب دستگاه و فرآیند جوشکاری
انتخاب فرآیند به جنس و ضخامت فلز، موقعیت جوش، دسترسی به اتصال، سرعت تولید و الزامات مکانیکی بستگی دارد. برای تعمیرات و کارهای کارگاهی، SMAW انعطاف پذیری بالایی دارد؛ GMAW برای تولید پیوسته مناسب است.

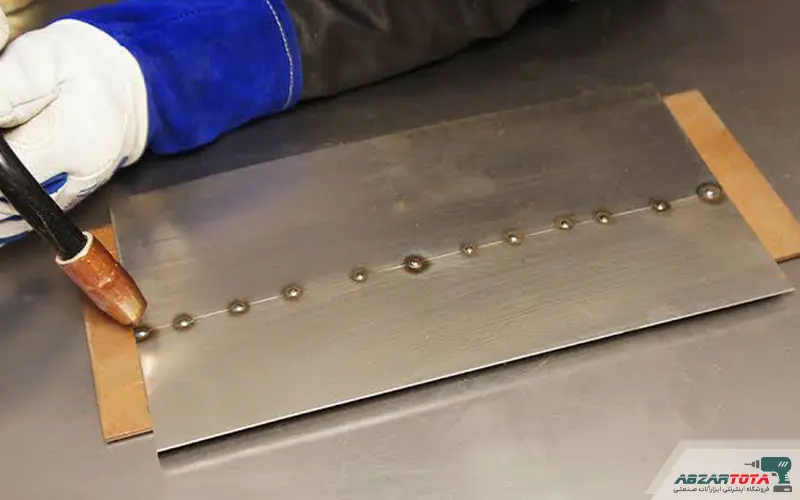

اجرای پاس ریشه و پاس های تکمیلی
پاس ریشه وظیفه ایجاد اتصال اولیه و تامین نفوذ موردنیاز در کف شیار را دارد. در جوش های نفوذ کامل، وضعیت ریشه باید قبل از اجرای لایه های بعدی بررسی شود؛ زیرا عیبی که در این مرحله باقی بماند ممکن است زیر پاس های بعدی پنهان شود. پس از تایید ریشه، پاس های پرکننده به صورت کنترل شده داخل شیار اجرا می شوند و پاس نهایی یا Cap سطح اتصال را تکمیل می کند. تعداد پاس ها به ضخامت قطعه، هندسه شیار، فرآیند جوشکاری و حجم فلز پرکننده بستگی دارد.
تمیزکاری و بازرسی نهایی
پس از هر پاس، سرباره و پاشش جوش را در فرآیندهای مربوطه کاملا پاک کنید تا لایه بعدی روی آلودگی یا سرباره محبوس قرار نگیرد. در پایان، شکل تاج جوش، بریدگی کناره، تخلخل سطحی، ترک، عدم ذوب قابل مشاهده و یکنواختی خط جوش بررسی می شود.
چک لیست مرحله ای اجرای جوش لب به لب
- تمیزکاری: روغن، زنگ، رنگ، اکسید و رطوبت را از محل اتصال حذف کنید.
- آماده سازی لبه: نوع شیار و ابعاد پخ را مطابق WPS اجرا کنید.
- کنترل ابعاد: فاصله ریشه، ضخامت لند و زاویه شیار را اندازه گیری کنید.
- هم راستاسازی: آفست و زاویه قطعات را کنترل و قطعات را خال جوش کنید.
- تنظیم دستگاه: جریان، ولتاژ، قطبیت، سیم یا الکترود و گاز محافظ را تنظیم کنید.
- اجرای ریشه: پاس اول را با تمرکز روی نفوذ و ذوب کامل ریشه اجرا کنید.
- تمیزکاری بین پاس ها: سرباره و آلودگی را قبل از پاس بعدی حذف کنید.
- اجرای پاس های پرکننده: شیار را با توالی و حرارت کنترل شده پر کنید.
- اجرای پاس نهایی: تاج جوش را با پروفیل یکنواخت تکمیل کنید.
انواع جوشکاری لب به لب
براساس متریال و نوع نیاز خروجی، روش های متفاوتی برای جوشکاری لب به لب وجود دارد که مهم ترین آن ها عبارتند از:
- اتصال لب به لب ساده (Square Butt)
- اتصال V شکل
- اتصال دو طرف V (Double V)
- اتصال U شکل
- اتصال J شکل
- اتصال پخ دار (Bevel Butt)

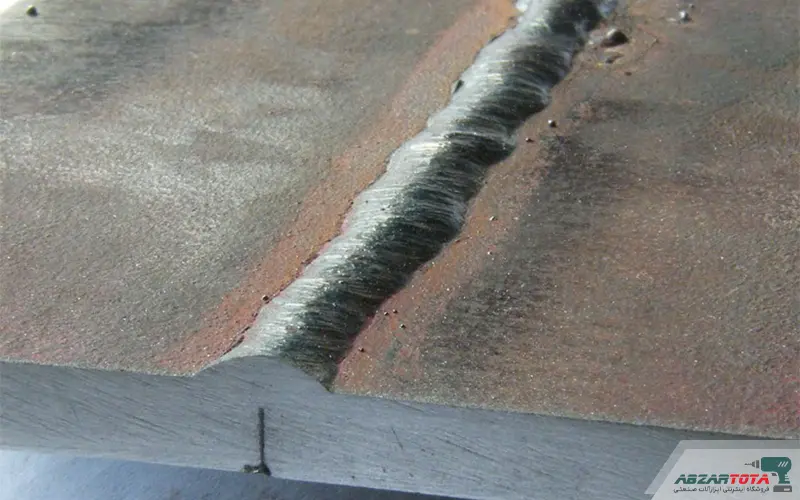

اتصال لب به لب ساده (Square Butt)
در این نوع، دو لبه تقریبا بدون پخ و به صورت مستقیم روبه روی هم قرار می گیرند. برای ورق های نازک که حرارت می تواند بدون ایجاد شیار به ریشه برسد، گزینه مناسبی است. مزیت اصلی آن کاهش زمان آماده سازی و حجم فلز جوش مصرفی است.
اتصال V شکل
در اتصال V، یک شیار زاویه دار در محل برخورد دو لبه ایجاد می شود و سطح مقطع جوش نسبت به اتصال Square افزایش پیدا می کند. این هندسه برای مقاطع متوسط تا ضخیم مناسب است، زیرا فضای کافی برای اجرای پاس ریشه، پرکننده و نهایی ایجاد می کند.
اتصال دو طرف V (Double V)
در Double V، هر دو طرف قطعه پخ می خورند و شیار اتصال از دو سمت ایجاد می شود. این طراحی برای قطعات ضخیم مناسب است، زیرا حجم فلز جوش موردنیاز را نسبت به یک V عمیق کاهش می دهد. اجرای متناوب جوش از دو طرف همچنین می تواند انقباض نامتقارن و اعوجاج زاویه ای را کاهش دهد.
اتصال U شکل
در شیار U، لبه ها به صورت منحنی ماشین کاری می شوند و ریشه در قسمت پایین شیار قرار می گیرد. این طراحی برای مقاطع ضخیم کاربرد دارد، زیرا نسبت به V عمیق می تواند حجم فلز پرکننده را کاهش دهد. U شکل به آماده سازی دقیق تر و تجهیزات ماشین کاری مناسب نیاز دارد، اما در سازه های ضخیم می تواند مصرف فلز جوش و زمان پرکردن شیار را کاهش دهد.
اتصال J شکل
در J-groove، یک سمت اتصال به شکل منحنی J آماده می شود و سمت مقابل می تواند تقریبا مستقیم باقی بماند. این هندسه در مقاطع ضخیم و شرایطی که دسترسی از یک طرف محدود است، کاربرد دارد. مزیت آن کاهش حجم فلز جوش نسبت به برخی شیارهای V عمیق است، اما آماده سازی لبه به دلیل شکل خاص شیار پیچیده تر است.

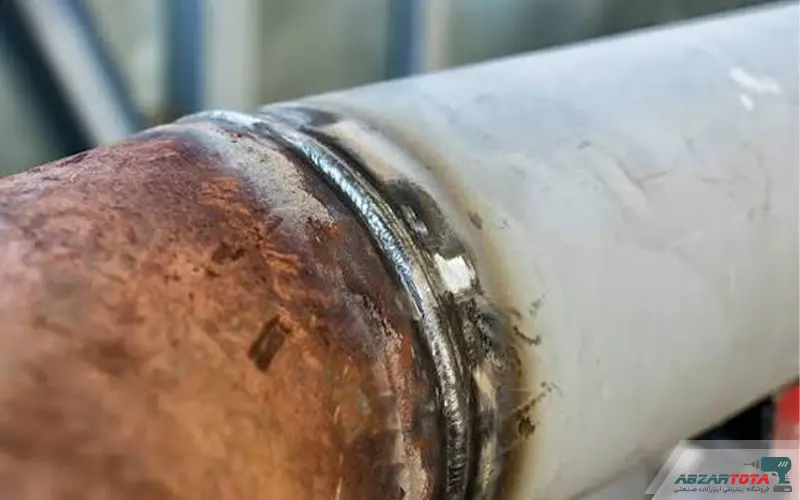

اتصال پخ دار (Bevel Butt)
در این نوع، یک یا هر دو لبه با زاویه مشخص پخ می خورند تا فضای لازم برای قوس و فلز پرکننده ایجاد شود. پخ یک طرفه در مواردی استفاده می شود که طراحی اتصال یا دسترسی، امکان آماده سازی یکسان هر دو لبه را فراهم نمی کند. زاویه پخ باید آن قدر باشد که الکترود یا تورچ به ریشه دسترسی داشته باشد؛ زاویه بیش از حد نیز حجم فلز جوش و حرارت ورودی را افزایش می دهد.

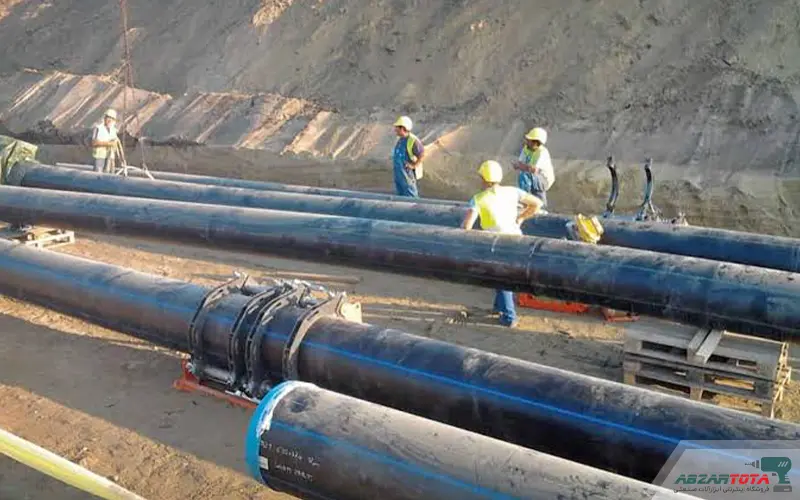

کاربردهای جوشکاری لب به لب
مهم ترین کاربرد های جوشکاری لب به لب شامل موارد زیر هستند:
- خطوط انتقال لوله
- سازه های فلزی
- صنایع نفت، گاز و پتروشیمی
- خودروسازی
- کشتی سازی
- ساخت مخازن فلزی

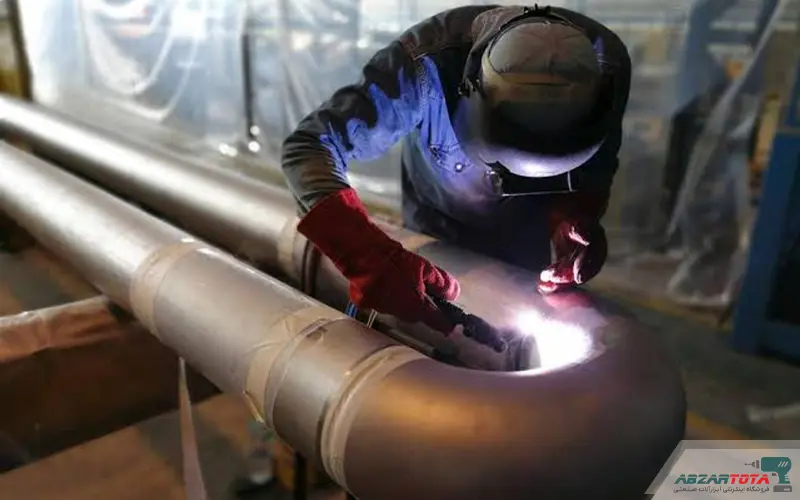

نحوه اجرای جوشکاری لب به لب
نحوه اجرای جوشکاری باید بر اساس جنس فلز، ضخامت، موقعیت اتصال و کیفیت موردنیاز انتخاب شود.
جوشکاری قوسی با الکترود (SMAW)
در SMAW، قوس بین الکترود روکش دار و قطعه ایجاد می شود و روکش الکترود هنگام جوشکاری گاز محافظ و سرباره تولید می کند. این روش برای کارگاه، تعمیرات و محل هایی که استفاده از گاز محافظ دشوار است مناسب است.
جوشکاری MIG/MAG
در GMAW، سیم جوش به صورت پیوسته از تورچ تغذیه می شود و گاز محافظ از حوضچه مذاب محافظت می کند. MIG معمولا از گاز بی اثر مانند آرگون استفاده می کند، در حالی که MAG از گازهای فعال یا مخلوط های دارای گاز فعال برای فولادها استفاده می کند.
جوشکاری TIG
در TIG، قوس بین الکترود تنگستن غیرمصرفی و قطعه ایجاد می شود و در صورت نیاز سیم پرکننده جداگانه اضافه می شود. کنترل مستقل قوس و فیلر امکان کنترل بسیار دقیق حوضچه را فراهم می کند. TIG برای ریشه جوش های حساس، فولاد زنگ نزن، آلیاژهای خاص و اتصالاتی که کیفیت ظاهری و کنترل حرارت اهمیت دارد مناسب است؛ اما سرعت رسوب آن معمولا کمتر از فرآیندهای سیمی است.
جوش زیرپودری (SAW)
در SAW، قوس زیر لایه ای از پودر گرانولی ایجاد می شود و جوشکار مستقیما قوس را مشاهده نمی کند. این روش نرخ رسوب بالایی دارد و برای جوش های طولانی و مقاطع ضخیم در شرایط مکانیزه یا نیمه مکانیزه مناسب است. آماده سازی دقیق شیار، فیت آپ و کنترل فاصله اتصال در SAW اهمیت زیادی دارد، زیرا تغییرات هندسه شیار می تواند روی نفوذ و موقعیت فلز جوش اثر بگذارد.
نکات مهم برای داشتن یک جوش لب به لب باکیفیت
- انتخاب صحیح الکترود یا سیم جوش: فیلر باید با جنس فلز پایه، خواص مکانیکی موردنیاز و فرآیند جوشکاری سازگار باشد.
- تنظیم آمپر مناسب: جریان بیش از حد می تواند باعث سوختگی، بریدگی کناره و حرارت ورودی بالا شود و جریان کم احتمال عدم نفوذ را افزایش می دهد.
- رعایت فاصله ریشه: فاصله نامناسب مستقیما روی نفوذ ریشه، حجم فلز جوش و احتمال عیوب داخلی اثر می گذارد.
- کنترل سرعت حرکت: سرعت زیاد می تواند نفوذ و ضخامت پاس را کاهش دهد و سرعت پایین حرارت ورودی و احتمال اعوجاج را افزایش دهد.
نتیجه گیری
جوشکاری لب به لب برای اتصال دو قطعه هم سطح و ایجاد یک اتصال پیوسته استفاده می شود و کیفیت آن بیش از هر چیز به طراحی اتصال، آماده سازی لبه، هم راستایی، فاصله ریشه، فرآیند جوشکاری و کنترل پاس ها وابسته است. در ورق های نازک، اتصال Square Butt می تواند بدون پخ اجرا شود، اما برای مقاطع ضخیم تر استفاده از شیارهای V، Double V، U، J یا Bevel دسترسی قوس به ریشه و امکان نفوذ کامل را بهتر می کند. در اجرای عملی، ابتدا سطوح و لبه ها تمیز و آماده می شوند، سپس قطعات با فاصله و هم راستایی صحیح فیت آپ و خال جوش می شوند.
