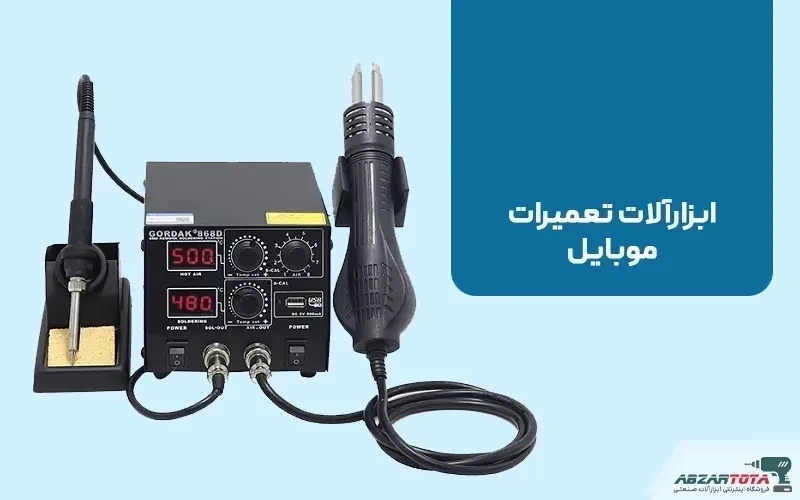

لیست کامل ابزار تعمیرات موبایل و معرفی هر کدام

مولتی متر، منبع تغذیه، هیتر، هویه، ابزارهای نگهدارنده و ست پیچ گوشتی تعمیرات موبایل از ابزارهایی هستند که نقش محوری دارند. آشنایی ابزارآلات موبایل و کاربرد تخصصی هر ابزار، سرعت عیب یابی را افزایش داده و ریسک خطا را به حداقل می رساند.

هر ابزار در تعمیر تلفن همراه وظیفه مشخصی دارد و استفاده نادرست یا جایگزین اشتباه می تواند باعث آسیب جدی به برد، قطعات SMD یا نمایشگر شود. شناخت دقیق ابزارهای تست، لحیم کاری، باز و بسته کردن و تجهیزات ایمنی، کیفیت نهایی تعمیر را تضمین می کند.

ابزارهای اصلی تست و تعمیر

ابزارهای تست و تعمیر موبایل، برای عیب یابی دقیق، تشخیص خرابی قطعات، انجام تعمیرات سطح برد و کنترل عملکرد مدار استفاده می شوند.

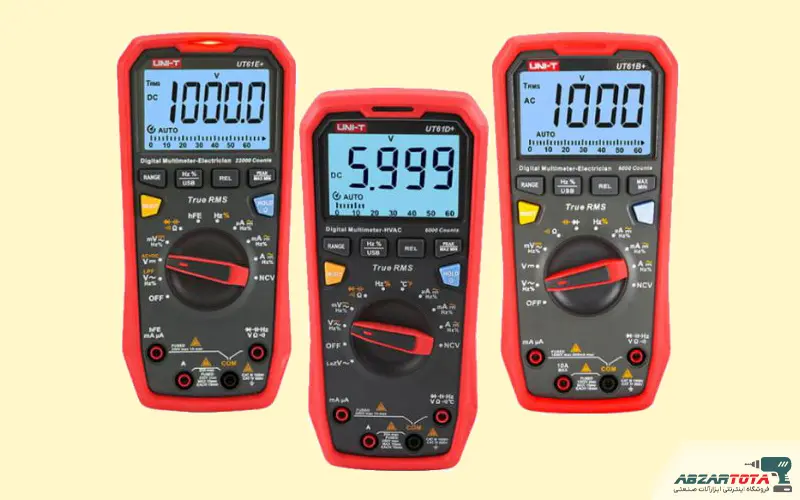

• مولتی متر

  مولتی متر در تعمیرات موبایل برای اندازه گیری ولتاژ، مقاومت، جریان و تست اتصال کوتاه به کار می رود. مد‌ل های دیجیتال با دقت بالا امکان تست دیود، بوق اتصال و بررسی سلامت مسیرهای برد را فراهم می کنند. استفاده صحیح از مولتی متر در عیب یابی باتری، آی سی شارژ، خطوط تغذیه و تشخیص شورت مدار ضروری است.

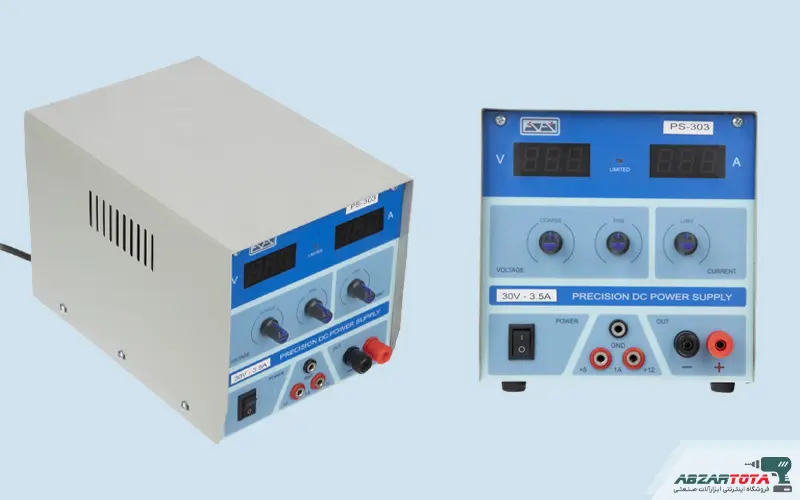

• منبع تغذیه DC

  منبع تغذیه DC جایگزین باتری در تست گوشی است و امکان تنظیم دقیق ولتاژ و جریان را فراهم می کند. این ابزار برای تشخیص مصرف غیرعادی جریان، بررسی اتصال کوتاه و تست روشن شدن برد بدون باتری استفاده می شود. نمایش لحظه ای آمپر مصرفی، اطلاعات مهمی درباره سلامت آی سی ها و مدار پاور ارائه می دهد. تنظیم محدود کننده جریان از سوختن قطعات جلوگیری می کند.

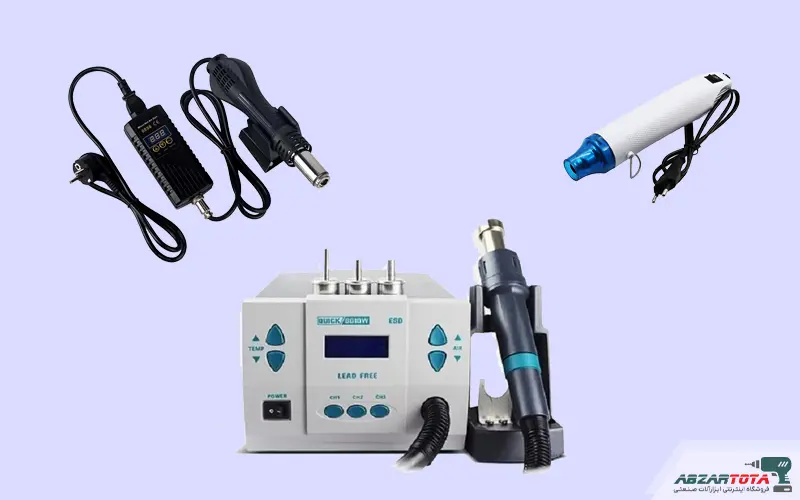

• هیتر (دمنده هوای گرم)

  هیتر هوای گرم برای تعویض آی سی ها، سوکت ها و قطعات SMD استفاده می شود. کنترل دقیق دما و شدت باد در جلوگیری از آسیب به قطعات مجاور بسیار مهم است. استفاده از نازل مناسب تمرکز حرارت را افزایش می دهد. هیتر استاندارد امکان جداسازی یکنواخت قلع بدون سوختن برد یا بلند شدن پدها را فراهم می کند.

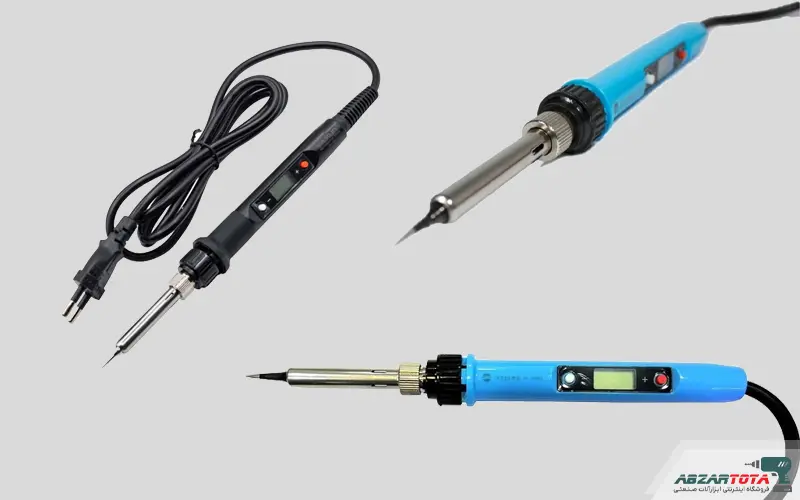

• هویه لحیم کاری

  هویه در تعمیرات موبایل برای لحیم کاری دقیق قطعات ریز و سیم‌ کشی برد استفاده می شود. توان و کنترل دمای مناسب، از لحیم سرد و آسیب به مسیرهای مسی جلوگیری می کند. نوک های مختلف هویه برای کاربردهای متفاوت مانند قلع گیری یا نصب قطعات به کار می روند.



• سیم لحیم

  سیم لحیم در اتصال الکتریکی قطعات نقش حیاتی دارد. ترکیب آلیاژی مناسب باعث ذوب یکنواخت و اتصال پایدار می شود. قطر سیم لحیم باید متناسب با قطعات SMD انتخاب شود تا از پخش قلع اضافی جلوگیری شود. کیفیت پایین سیم لحیم باعث اکسید شدن نوک هویه و ضعف اتصال می شود.

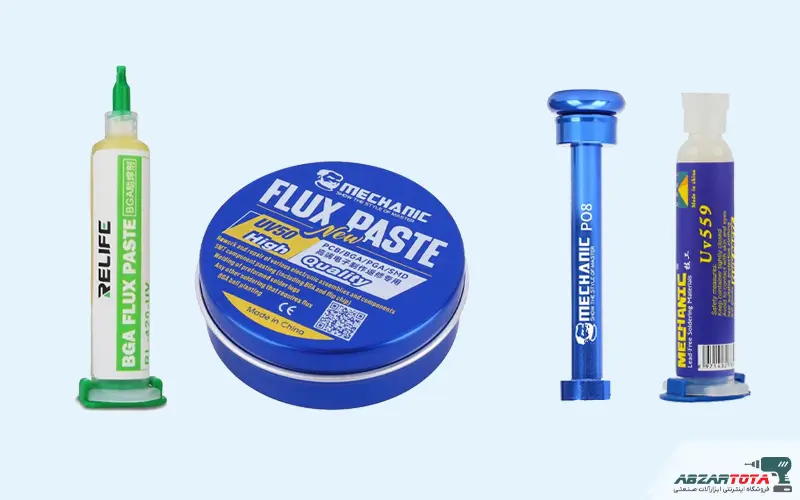

• خمیر فلکس

  فلکس برای بهبود جریان قلع و جلوگیری از اکسیداسیون استفاده می شود. در تعمیرات برد موبایل، فلکس با کیفیت باعث افزایش چسبندگی قلع و کاهش دمای مورد نیاز لحیم کاری می شود. استفاده کنترل شده از فلکس مانع باقی ماندن آلودگی روی برد و اختلال در عملکرد مدار می شود.



• پایه لحیم کاری

  پایه لحیم کاری برای نگهداری ایمن هویه و جلوگیری از تماس مستقیم آن با سطح کار استفاده می شود. این ابزار از سوختگی، آسیب به میز کار و خطرات ایمنی جلوگیری می کند. پایه های استاندارد دارای محل مخصوص تمیزکاری نوک هویه هستند که به افزایش عمر نوک کمک می کند.





ابزارهای نگهدارنده و ایمنی

ابزارهای نگهدارنده و ایمنی برای حفظ سلامت برد، قطعات و تعمیرکار طراحی شده اند.

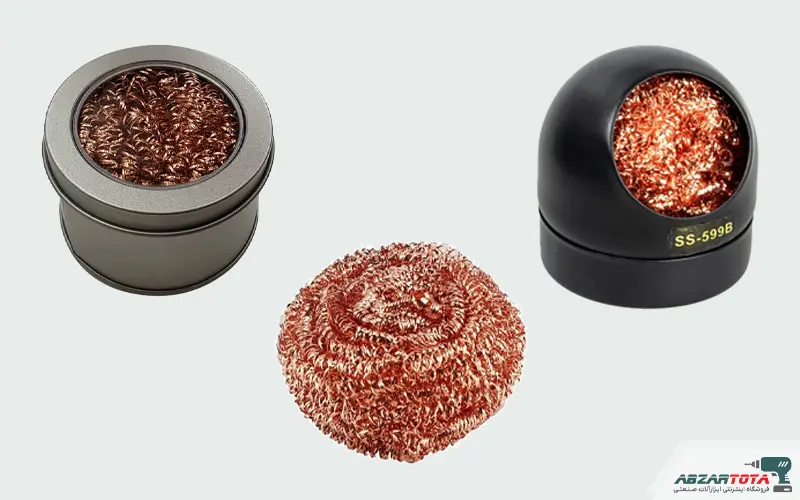

• اسفنج تمیز کننده نوک هویه

  اسفنج مرطوب برای پاک سازی قلع و آلودگی از نوک هویه استفاده می شود. تمیز بودن نوک هویه باعث انتقال بهتر حرارت و افزایش کیفیت لحیم می شود. استفاده منظم از اسفنج مانع اکسید شدن نوک و کاهش عمر آن می شود.

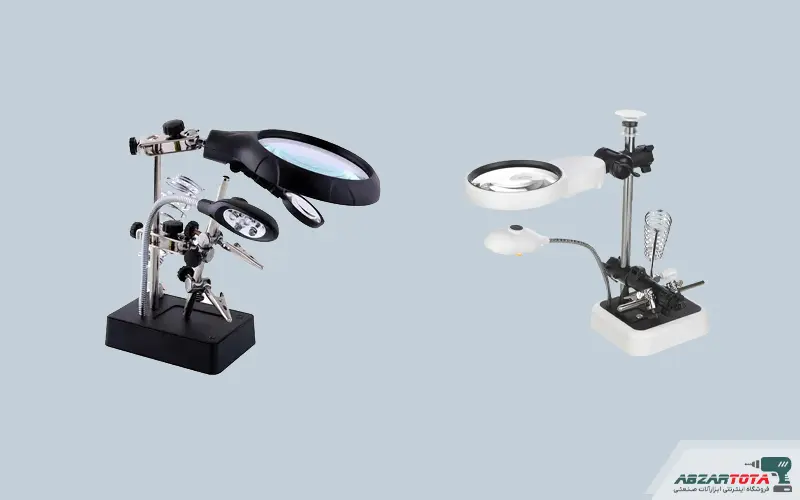

• هولدر و پایه نگهدارنده

  هولدرها برای ثابت نگه داشتن قطعات یا برد در حین تعمیر استفاده می شوند. این ابزار دقت لحیم کاری را افزایش داده و از لرزش دست جلوگیری می کند. طراحی ارگونومیک هولدر باعث تسلط بیشتر تعمیرکار بر قطعه می شود.

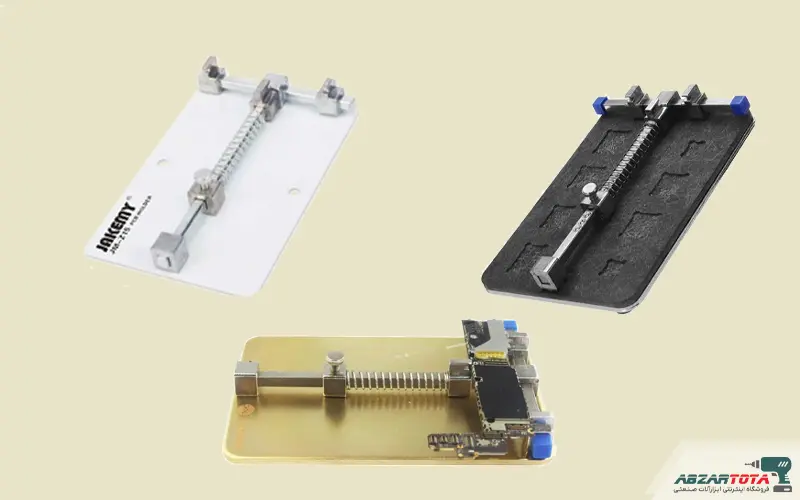

• هولدر PCB (استند PCB)

  استند PCB برای نگهداری برد موبایل در موقعیت ثابت به کار می رود. این ابزار امکان دسترسی به هر دو سمت برد را فراهم می کند. تنظیم زاویه مناسب برد باعث کاهش فشار به مسیرها و افزایش دقت تعمیر می شود.



• مت آنتی استاتیک (تشک ESD)

  مت ESD برای تخلیه الکتریسیته ساکن و محافظت از قطعات حساس استفاده می شود. این تشک مانع آسیب به آی سی ها و حافظه ها در حین تعمیر می شود. استفاده از مت استاندارد برای تعمیرات حرفه ای ضروری است.

• دستکش آنتی استاتیک

  دستکش آنتی استاتیک از انتقال بار الکتریکی بدن به برد جلوگیری می کند. این ابزار همچنین مانع انتقال چربی و آلودگی دست به قطعات می شود. استفاده از دستکش باعث افزایش ایمنی و دقت در تعمیرات ظریف می شود.





ابزارهای باز و بسته کردن گوشی

ابزارهای باز و بسته کردن گوشی برای جداسازی ایمن قطعات بدون آسیب به بدنه، فلت ها و نمایشگر استفاده می شوند.

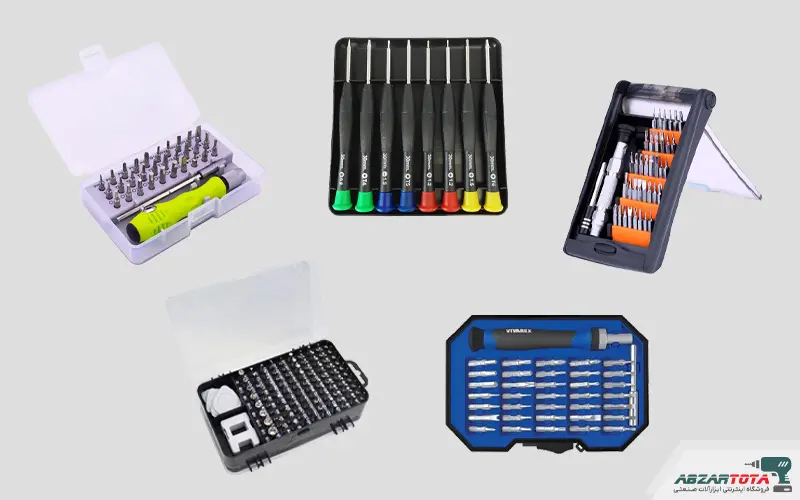

• کیت پیچ گوشتی

  کیت پیچ گوشتی مجموعه ای کامل از سری ها با جنس مقاوم است. این ابزار برای تعمیرکاران حرفه ای ضروری است و امکان تطبیق با انواع پیچ ها را فراهم می کند. کیفیت سری ها نقش مهمی در دوام ابزار دارد.

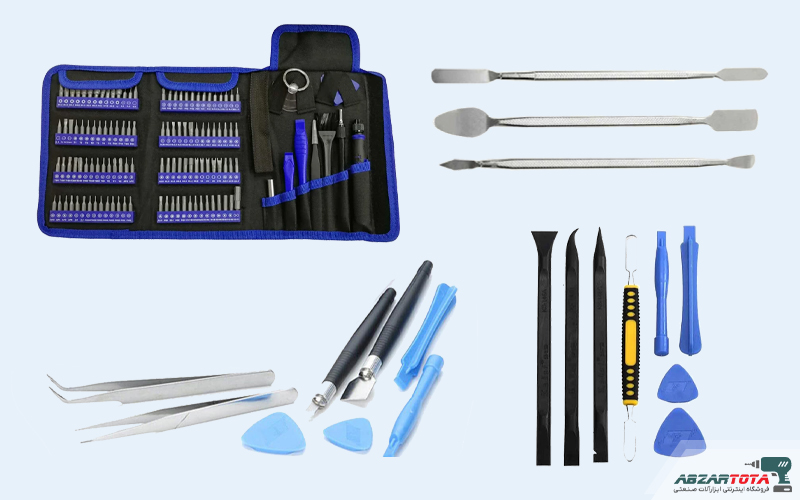

• کیت ابزار تعمیر تلفن همراه

  این کیت شامل ابزارهای مکمل مانند پنس، قاب بازکن و ابزارهای پلاستیکی است. استفاده از کیت کامل باعث کاهش نیاز به ابزار متفرقه و افزایش سرعت کار می شود. طراحی ابزارها برای جلوگیری از آسیب به بدنه انجام شده است.



• اسپاجر

  اسپاجر ابزار پلاستیکی یا فلزی برای جدا کردن فلت‌ها و کانکتورها است. استفاده صحیح از اسپاجر مانع پارگی فلت و آسیب به سوکت می شود. مدل های پلاستیکی برای قطعات حساس ایمن تر هستند.

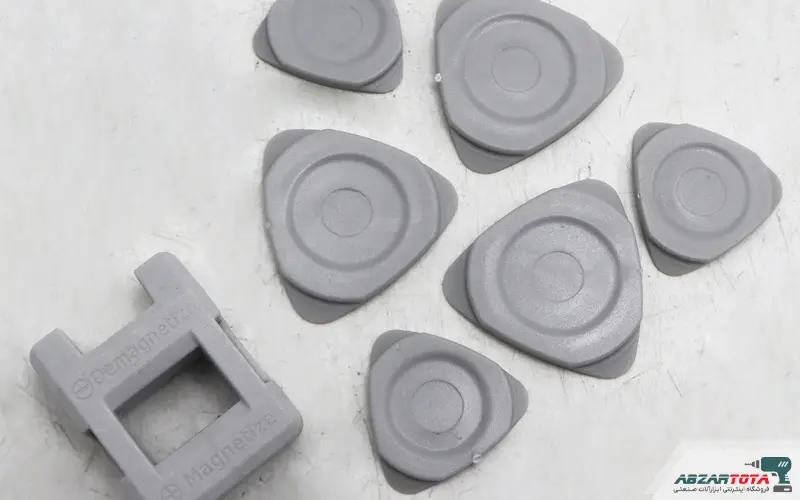

• درب بازکن تلفن همراه

  این ابزار برای جدا کردن درب پشتی گوشی بدون آسیب به شیشه یا قاب استفاده می شود. طراحی نازک و انعطاف پذیر آن فشار یکنواخت ایجاد می کند. استفاده از درب بازکن مناسب از شکستگی قاب جلوگیری می کند.



• سپراتور (جداکننده LCD)

  سپراتور برای جداسازی صفحه نمایش از فریم با استفاده از حرارت کنترل شده استفاده می شود. تنظیم دمای مناسب مانع آسیب به LCD و فلت ها می شود. این ابزار در تعویض نمایشگر نقش حیاتی دارد.



ابزارهای تخصصی تعمیر برد و LCD

تعمیر برد و LCD موبایل نیازمند ابزارهایی با دقت بالا و عملکرد کنترل شده است، زیرا قطعات الکترونیکی این بخش ها بسیار حساس و میکرونی هستند.

• شابلون

  شابلون برای قلع ریزی دقیق پایه های آی سی استفاده می شود. ضخامت استاندارد و تطابق کامل با آی سی باعث یکنواختی قلع و جلوگیری از اتصال کوتاه می شود. شابلون مناسب نقش مهمی در ریبالینگ بدون خطا دارد.

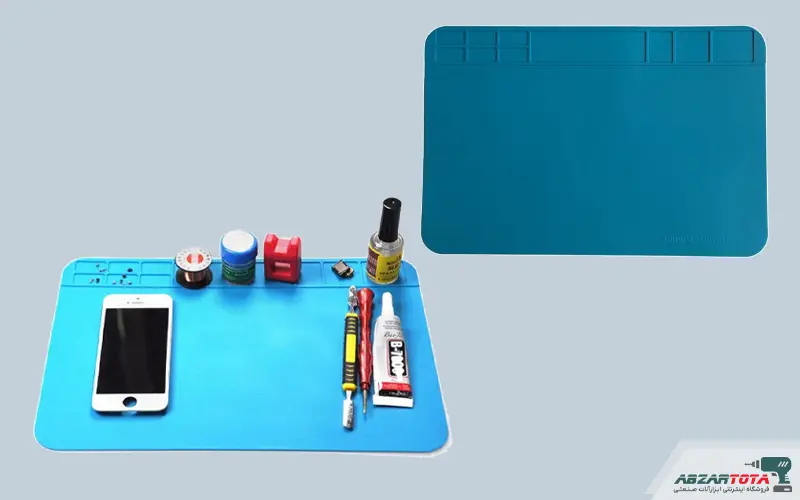

• پد نسوز

  پد نسوز سطح کار را در برابر حرارت هیتر و هویه محافظت می کند. این پد مانع انتقال گرما به میز و لغزش برد می شود و ثبات بیشتری هنگام کار روی برد فراهم می کند.

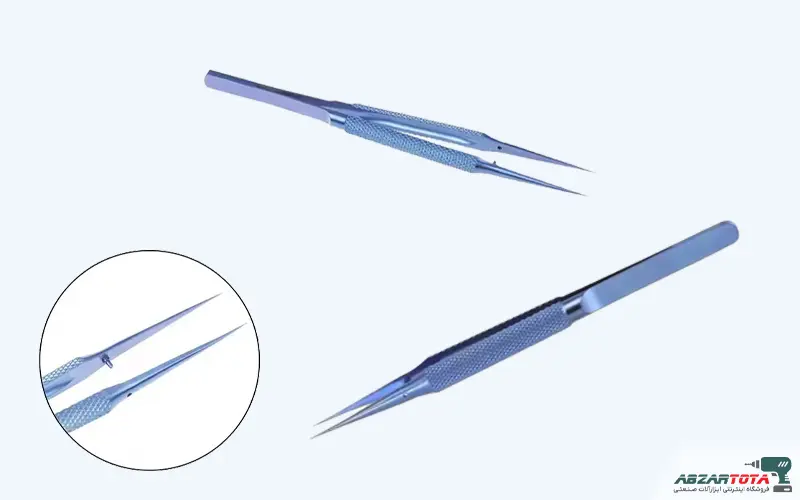

• پنس سر صاف

  پنس سر صاف برای جابجایی قطعات SMD و آی سی ها استفاده می شود. دقت بالای نوک آن امکان کنترل قطعات ریز بدون فشار اضافی را فراهم می کند.

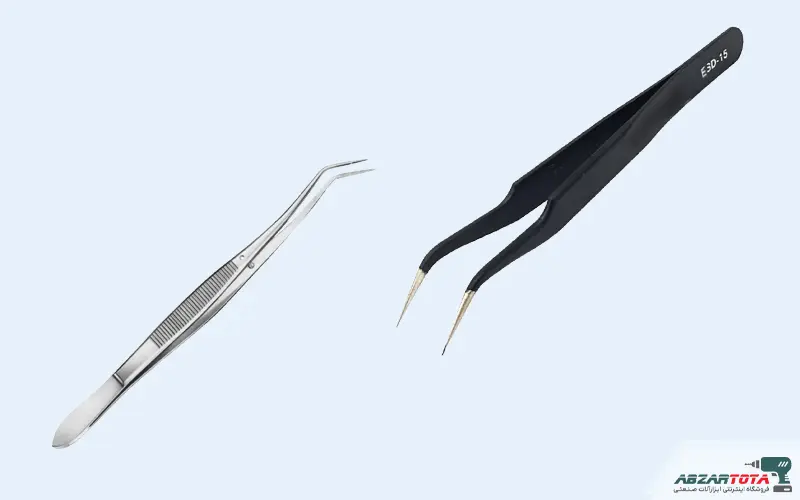

• پنس سر کج

  پنس سر کج برای دسترسی به نقاط محدود برد کاربرد دارد. زاویه خاص آن دید و تسلط بیشتری هنگام نصب یا جداسازی قطعات ایجاد می کند.

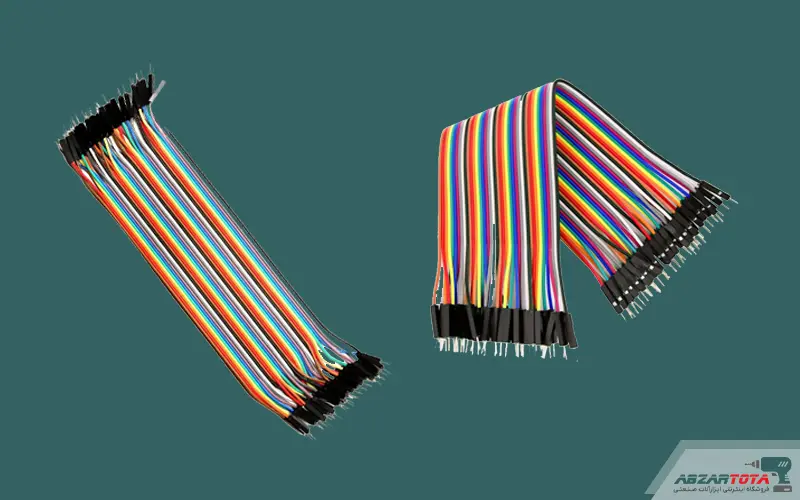

• سیم جامپر

  سیم جامپر برای ترمیم مسیرهای قطع شده برد استفاده می شود. ضخامت مناسب آن باعث حفظ مقاومت الکتریکی استاندارد و جلوگیری از افت ولتاژ می شود.



• دستگاه BGA Rework Station

  این دستگاه برای تعویض و نصب آی سی های BGA با کنترل دقیق دما استفاده می شود. تنظیم همزمان گرمایش بالا و پایین، از تاب برداشتن برد جلوگیری می کند.

• دستگاه Programmer

  Programmer برای خواندن، نوشتن و بازیابی اطلاعات آی سی ها استفاده می شود. این ابزار در تعمیر بوت، فلش و بازیابی سریال نقش کلیدی دارد.



ابزارهای شستشو و تمیزکاری

تمیز کاری برد پس از تعمیر، مرحله ای ضروری برای افزایش عمر قطعات است. باقی ماندن فلکس، چسب یا آلودگی می تواند باعث نشتی جریان شود. استفاده اصولی از وسایل تعمیر موبایل مخصوص شستشو، عملکرد نهایی برد را پایدار می کند و بخشی جدایی ناپذیر از ابزار تعمیرات موبایل حرفه ای است.

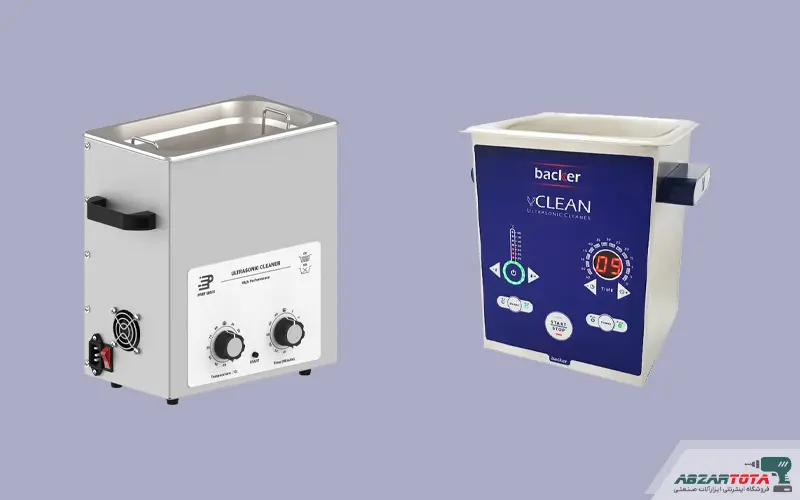

• التراسونیک (دستگاه شستشوی برد)

  التراسونیک با امواج فراصوت، آلودگی های میکروسکوپی را از زیر آی سی ها حذف می کند. این روش بدون آسیب به قطعات، برد را کاملا پاک سازی می کند.



• تینر یا تمیز کننده PCB

  تمیزکننده PCB برای حذف فلکس و چربی استفاده می شود. ترکیب شیمیایی آن به گونه ای است که به مسیرها و لحیم آسیب نمی زند.

• دستگاه پاک کردن چسب

  این دستگاه برای حذف چسب های صنعتی اطراف آی سی و LCD کاربرد دارد. کنترل دما مانع آسیب به فلت ها و برد می شود.



ابزارهای تست

ابزارهای تست برای اطمینان از صحت عملکرد قطعات پس از تعمیر استفاده می شوند. بدون تست دقیق، امکان تحویل گوشی سالم وجود ندارد. این بخش از ابزار تعمیرات موبایل نقش تعیین کننده ای در کاهش خطای انسانی دارد و استفاده صحیح از وسایل تعمیر موبایل تست، عیب های پنهان را آشکار می کند.

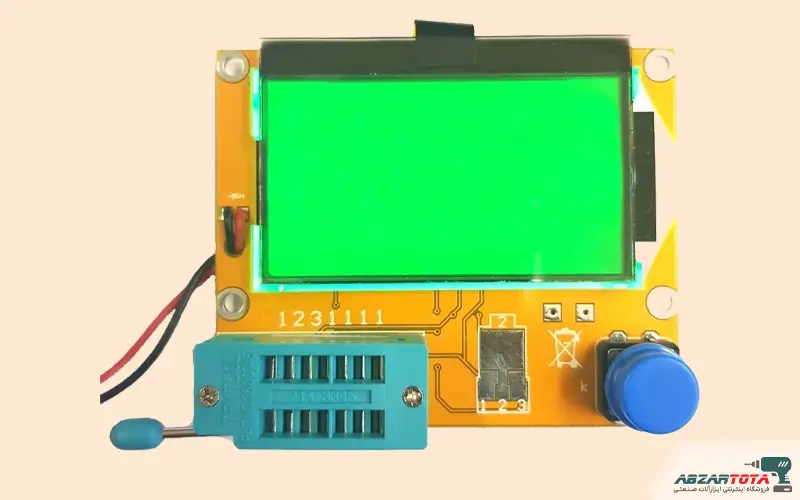

• تستر LCD

  تستر LCD سلامت تصویر، نور و فلت نمایشگر را بررسی می کند. این ابزار مانع نصب LCD معیوب روی گوشی می شود.



• جعبه تست JIG

  JIG برای تست سریع برد بدون مونتاژ کامل استفاده می شود. این ابزار زمان عیب یابی را به طور چشمگیری کاهش می دهد.

• بوستر باتری

  بوستر باتری ولتاژ موقت برای تست روشن شدن گوشی فراهم می کند. این ابزار جایگزین امن باتری در تست های اولیه است.

• تست کننده باتری

  این دستگاه ظرفیت واقعی، سلامت سلول و میزان افت ولتاژ باتری را اندازه‌گیری می کند. نتایج آن در تصمیم گیری برای تعویض باتری حیاتی است.



ابزارهای مکانیکی

ابزارهای مکانیکی برای برش، سوراخ کاری و اعمال نیروی کنترل شده استفاده می شوند. این دسته از ابزار مورد نیاز برای تعمیرات موبایل باید با دقت انتخاب شوند تا به قطعات الکترونیکی آسیب نزنند. استفاده صحیح از این وسایل تعمیر موبایل مکمل مراحل الکترونیکی تعمیر است.

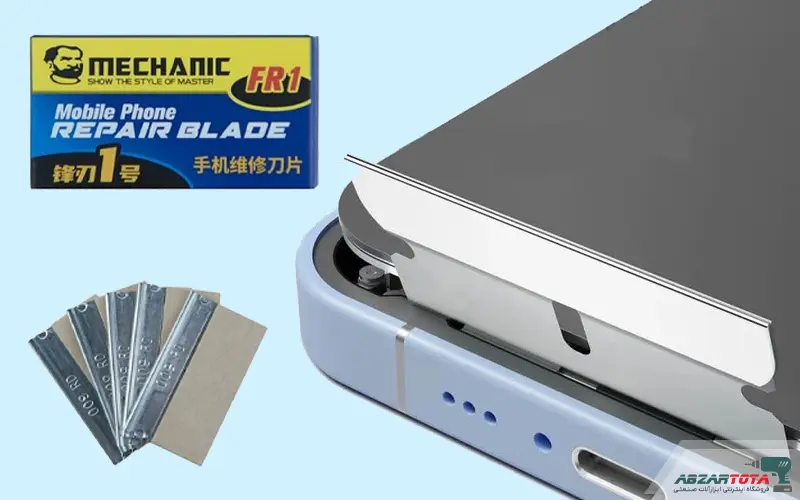

• تیغه برش

  تیغه برش برای جدا کردن چسب و فلت ها استفاده می شود. ضخامت کم آن دقت بالا ایجاد می کند.

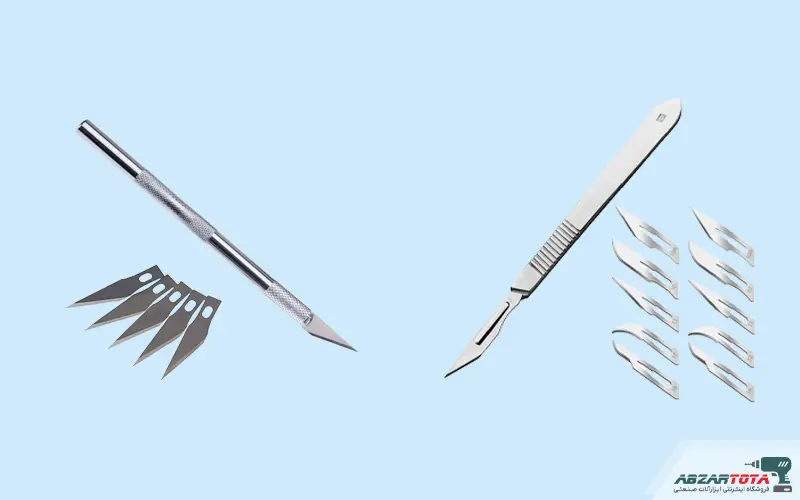

• کاتر تیغه ای

  کاتر تیغه ای برای برش دقیق روکش ها و نوارها کاربرد دارد. کنترل مناسب فشار از آسیب به قطعات جلوگیری می کند.



• انبردست مکنده

  این ابزار برای گرفتن قطعات بدون تماس مستقیم استفاده می شود. مکش یکنواخت مانع لغزش قطعه می شود.

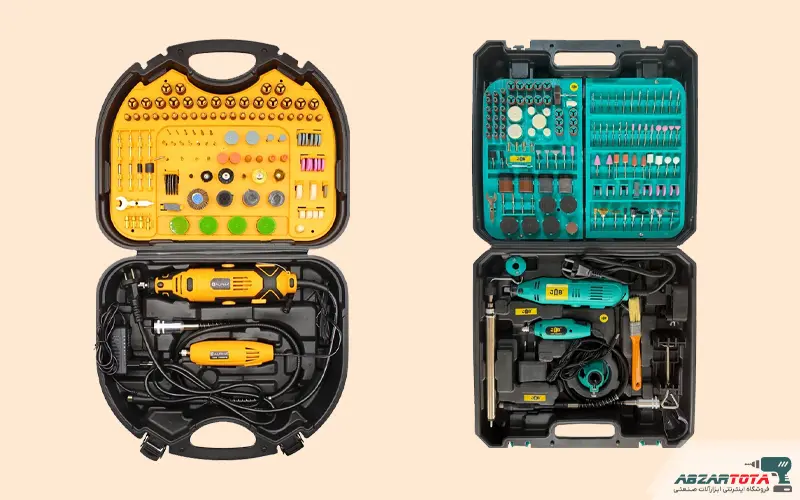

• فرز انگشتی

  فرز انگشتی برای تراش دقیق قاب یا برد استفاده می شود. سرعت قابل تنظیم، کنترل بالایی ایجاد می کند.

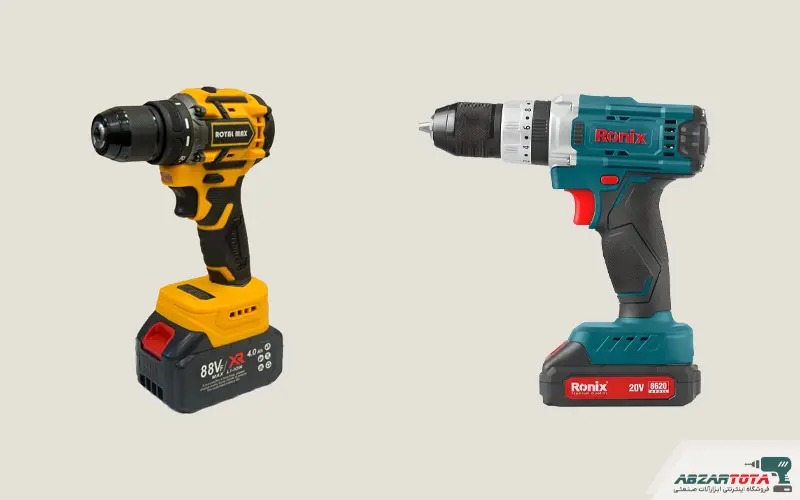

• دریل شارژی

  دریل شارژی در بازسازی شاسی یا سوراخ کاری دقیق کاربرد دارد. وزن مناسب آن دقت کار را افزایش می دهد.



• آچار

  آچار برای باز و بسته کردن قطعات مکانیکی خاص استفاده می شود. انتخاب سایز دقیق مانع هرز شدن اتصالات می شود.



جمع بندی

ابزارهای تعمیرات موبایل شامل ابزارهای اصلی تست و تعمیر مثل مولتی متر، ابزارهای نگهدارنده و ایمنی مانند اسفنج تمیز کننده نوک هویه، ابزارهای باز و بسته کردن گوشی مثل ست پیچ گوشتی دقیق، ابزارهای تخصصی تعمیر برد و  LCD مانند پنس سر کج، ابزارهای شستشو و تمیزکاری مانند التراسونیک و همچنین ابزارهای تست مثل تستر LCD و ابزارهای مکانیکی مانند دریل شارژی هستند.

در تعمیرات حرفه ای موبایل، شناخت و استفاده صحیح از ابزارهای تخصصی برد، LCD، شستشو، تست و تجهیزات مکانیکی، شرط اصلی رسیدن به نتیجه دقیق و پایدار است. هر ابزار وظیفه مشخصی دارد و انتخاب نادرست می تواند کل فرآیند تعمیر را با خطا مواجه کند. اگر به دنبال تهیه مجموعه ای کامل و استاندارد از ابزارهای تخصصی هستید، ابزار توتا می تواند انتخابی مطمئن برای تجهیز میز کار حرفه ای شما باشد.
