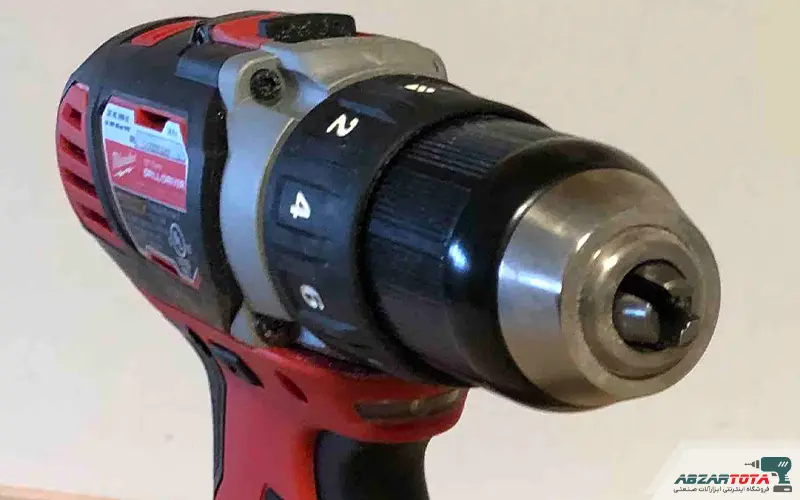

سه نظام دریل چیست؟ (آشنایی با انواع سه نظام و کاربردهای آن)

سه نظام دریل قطعه ای است که مته، سری پیچ گوشتی یا سایر متعلقات را به شفت دریل متصل و ثابت نگه می دارد. این بخش با استفاده از فک های متحرک، ابزار برشی را در مرکز محور چرخش نگه می دارد تا عمل مورد نظر با دقت انجام شود. نوع سه نظام، ظرفیت نگهداری مته، میزان گشتاور قابل انتقال و سرعت تعویض ابزار را تعیین می کند. سه نظام در مدل های آچاری، اتوماتیک و صنعتی تولید می شود و هر کدام برای کاربرد خاصی مناسب هستند.

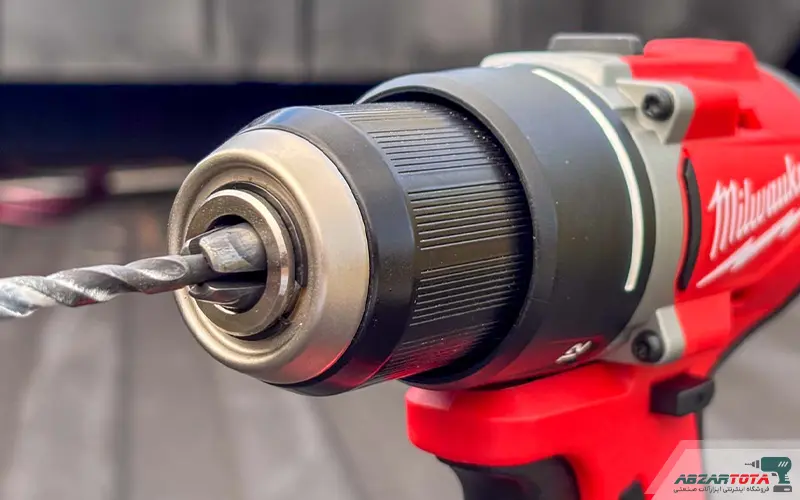

انواع سه نظام دریل

سه نظام ها بر اساس مکانیزم قفل شدن، ظرفیت نگهداری مته و نوع کاربری به چند دسته اصلی تقسیم می شوند. هر مدل برای شرایط کاری مشخصی طراحی شده و توانایی متفاوتی در انتقال نیرو و نگهداری ابزار دارد.

• سه نظام آچاری
• سه نظام اتوماتیک
• سه نظام دریل ستونی

سه نظام آچاری

سه نظام آچاری رایج ترین نوع سه نظام در ابزارهای صنعتی و نیمه صنعتی است. در این مدل، باز و بسته شدن فک ها توسط آچار مخصوص انجام می شود. مهم ترین مزیت سه نظام آچاری قدرت بالای گیرایی آن است. هنگامی که مته های بزرگ یا مته های مخصوص فلزات سخت استفاده می شوند، نیروی گشتاور زیادی به سه نظام وارد می شود. در این شرایط سه نظام آچاری مته را محکم تر نگه می دارد و احتمال لغزش کاهش پیدا می کند. این نوع سه نظام برای دریل های چکشی، دریل های صنعتی و کارگاه های فلزکاری گزینه مناسبی است. همچنین هنگام سوراخ کردن فولاد، چدن و قطعات ضخیم عملکرد مطمئن تری نسبت به مدل های اتوماتیک دارد.

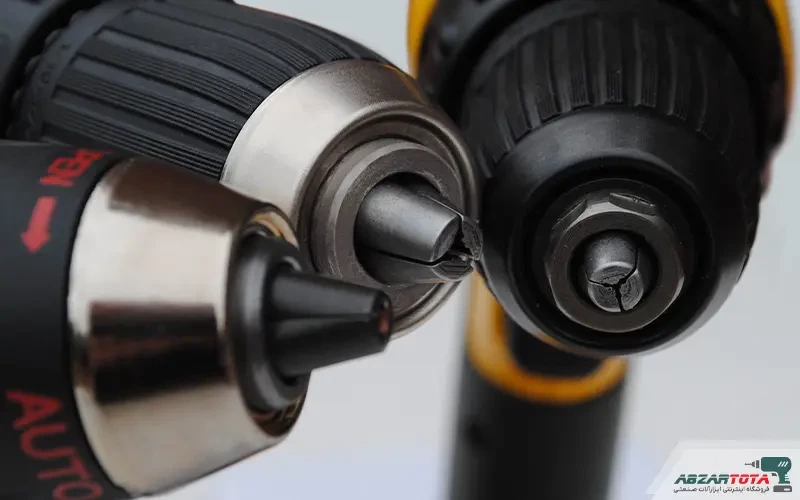

سه نظام اتوماتیک

سه نظام اتوماتیک یا بدون آچار برای تعویض سریع مته طراحی شده است. در این مدل کاربر تنها با چرخاندن بدنه سه نظام می تواند فک ها را باز یا بسته کند. مهم ترین مزیت این مدل افزایش سرعت کار است. تکنسین هایی که در طول روز چندین بار مته یا سری پیچ گوشتی را تعویض می کنند، زمان کمتری برای آماده سازی ابزار صرف خواهند کرد. در بسیاری از دریل های شارژی و پیچ گوشتی های برقی از سه نظام اتوماتیک استفاده می شود. برخی مدل های پیشرفته دارای سیستم قفل خودکار اسپیندل هستند که باعث افزایش قدرت نگهداری مته می شود.

سه نظام دریل ستونی و دریل مگنت

دریل های ستونی و مگنت معمولا تحت بارهای سنگین فعالیت می کنند. به همین دلیل سه نظام مورد استفاده در آن ها ساختار مقاوم تر و تلرانس ساخت پایین تری دارد. در بسیاری از دریل های مگنت علاوه بر سه نظام معمولی، از سیستم نگهدارنده مته گردبر یا مورس تیپر استفاده می شود. این ساختار باعث می شود ابزار برشی در سرعت های پایین و گشتاورهای بالا بدون لرزش کار کند. در صنایع فلزی، ساخت سازه های سنگین و پروژه های ماشین کاری، این نوع سه نظام نقش مهمی در حفظ کیفیت کار دارد.

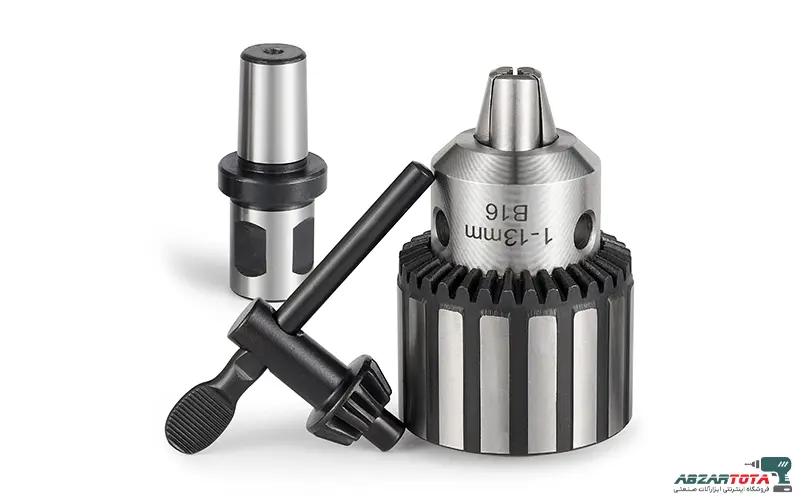

سایز سه نظام دریل

سایز سه نظام نشان دهنده حداکثر قطر ابزاری است که می تواند درون آن قرار گیرد. متداول ترین سایزها شامل 10، 13 و 16 میلی متر هستند. سه نظام 10 میلی متری بیشتر در دریل های سبک و خانگی استفاده می شود و برای مته های ظریف مناسب است. سه نظام 13 میلی متری رایج ترین سایز در دریل های عمومی محسوب می شود و قابلیت نصب اکثر مته های پرکاربرد را دارد. سه نظام 16 میلی متری در ابزارهای صنعتی استفاده می شود و امکان نصب مته های قطور برای  ایجاد حفره بزرگتر را فراهم می کند. انتخاب سایز مناسب باید بر اساس قطر مته، قدرت موتور و نوع کاربری انجام شود؛ زیرا استفاده از مته بزرگ تر از ظرفیت سه نظام می تواند به فک ها و موتور دریل آسیب وارد کند.

اجزای اصلی سه نظام دریل

سه نظام از چند بخش مکانیکی تشکیل شده که هماهنگی آن ها باعث نگهداری دقیق مته و انتقال صحیح نیرو می شود که این بخش ها عبارتند از:

• فک های نگهدارنده مته
• بدنه و مکانیزم قفل کننده
• محل اتصال سه نظام به دریل

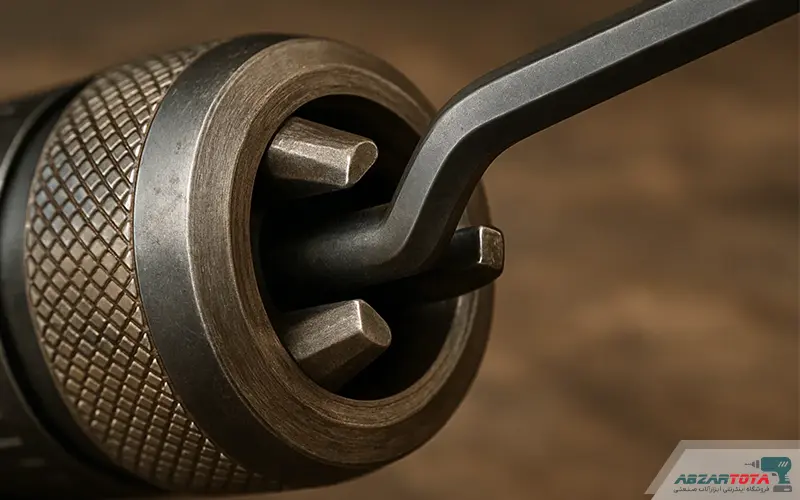

فک های نگهدارنده مته

فک ها مهم ترین بخش سه نظام هستند. معمولا سه فک فولادی به صورت همزمان به سمت مرکز حرکت می کنند و مته را در محور اصلی قرار می دهند. کیفیت ساخت فک ها تاثیر مستقیمی بر میزان هم مرکزی مته دارد. فک های نامرغوب باعث تاب خوردن مته و کاهش کیفیت کار می شوند. در سه نظام های حرفه ای، فک ها تحت عملیات حرارتی قرار می گیرند تا در برابر سایش و فشار مقاومت بیشتری داشته باشند.

بدنه و مکانیزم قفل کننده

بدنه سه نظام محل قرارگیری قطعات داخلی و انتقال نیرو است. در مدل های باکیفیت از فولاد آلیاژی استفاده می شود. مکانیزم قفل کننده وظیفه دارد فک ها را پس از بستن در موقعیت ثابت نگه دارد. هرچه کیفیت رزوه ها و قطعات قفل کننده بالاتر باشد، احتمال شل شدن مته در حین کار کمتر خواهد بود.

محل اتصال سه نظام به دریل

سه نظام از طریق رزوه یا سیستم مخروطی به محور دریل متصل می شود. اتصال رزوه ای بیشتر در دریل های دستی کاربرد دارد و امکان تعویض آسان سه نظام را فراهم می کند. اتصال مخروطی یا مورس تیپر بیشتر در دریل های صنعتی و ستونی استفاده می شود و استحکام بسیار بالایی در انتقال گشتاور ایجاد می کند.

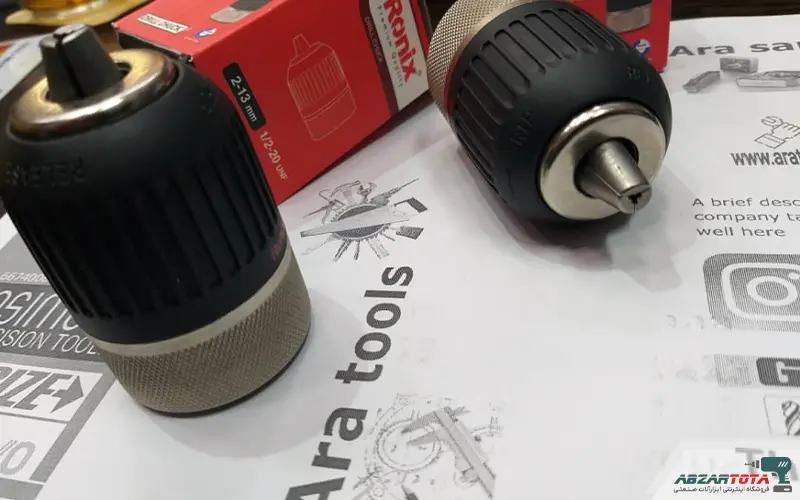

چگونه سه نظام مناسب برای دریل انتخاب کنیم؟

انتخاب سه نظام مناسب باید بر اساس نوع پروژه انجام شود. اگر بیشتر با چوب، پلاستیک و کارهای سبک سروکار دارید، سه نظام اتوماتیک سرعت و راحتی بیشتری در اختیار شما قرار می دهد. برای ایجاد حفره در فلزات سخت، استفاده از مته های بزرگ و پروژه های صنعتی، سه نظام آچاری انتخاب مطمئن تری است. ظرفیت سه نظام باید با قطر مته های مورد استفاده هماهنگ باشد. همچنین نوع اتصال سه نظام باید با ساختار دریل سازگاری کامل داشته باشد. دقت ساخت، کیفیت فک ها، مقاومت بدنه و برند سازنده نیز از عوامل مهمی هستند که روی طول عمر و عملکرد سه نظام تاثیر می گذارند.

رایج ترین مشکلات سه نظام دریل

استفاده مداوم، ورود گردوغبار و اعمال فشار بیش از حد می تواند باعث بروز مشکلاتی از جمله موارد زیر در سه نظام شود.

هرز شدن سه نظام

هرز شدن زمانی رخ می دهد که فک ها دیگر نتوانند مته را با قدرت کافی نگه دارند. این مشکل در اثر سایش رزوه های داخلی، فرسودگی فک ها یا استفاده از مته های نامتناسب ایجاد می شود. در صورت شدید بودن فرسودگی، تعویض کامل سه نظام بهترین راهکار خواهد بود.

گیر کردن مته در سه نظام

گیر کردن مته معمولا به دلیل زنگ زدگی، تجمع براده های فلزی یا آسیب دیدن مکانیزم حرکتی فک ها اتفاق می افتد. تمیزکاری دوره ای، استفاده از روان کننده مناسب و جلوگیری از ورود آلودگی به داخل سه نظام می تواند از بروز این مشکل جلوگیری کند. در موارد شدید ممکن است نیاز به باز کردن کامل سه نظام و سرویس قطعات داخلی وجود داشته باشد.

لقی و کاهش دقت سوراخکاری

لقی سه نظام باعث می شود مته هنگام چرخش از محور اصلی منحرف شود. این مشکل معمولا ناشی از فرسودگی بلبرینگ ها، خرابی فک ها یا آسیب دیدن محل اتصال سه نظام به دریل است. ادامه کار با سه نظام لق می تواند باعث شکستن مته، افزایش خطای سوراخکاری و آسیب به قطعه کار شود.

نتیجه گیری

سه نظام بخش اصلی سیستم نگهداری مته در دریل است و وظیفه دارد ابزار برشی را با دقت روی محور چرخش ثابت نگه دارد. این قطعه در انواع آچاری، اتوماتیک و صنعتی تولید می شود و هر مدل برای شرایط کاری مشخصی مناسب است. سایز سه نظام ظرفیت نصب مته را تعیین می کند و اجزایی مانند فک ها، بدنه و سیستم اتصال نقش مستقیمی در دقت و دوام آن دارند.

برای خرید انواع دریل، سه نظام و تجهیزات حرفه ای، از محصولات باکیفیت فروشگاه ابزارتوتا دیدن کنید.

سوالات متداول

تفاوت سه نظام 10، 13 و 16 میلی متری چیست؟

تفاوت اصلی در حداکثر قطر مته قابل نصب است. مدل 10 میلی متری برای کارهای سبک، مدل 13 میلی متری برای مصارف عمومی و مدل 16 میلی متری برای سوراخکاری های صنعتی و سنگین استفاده می شود.

آیا می توان سه نظام آچاری را با سه نظام اتوماتیک جایگزین کرد؟

بله، در صورتی که نوع رزوه یا سیستم اتصال دو سه نظام یکسان باشد. قبل از تعویض باید سازگاری کامل با مدل دریل بررسی شود.

چرا مته داخل سه نظام دریل لق می زند؟

لق زدن مته معمولا به دلیل فرسودگی فک ها، خرابی رزوه های داخلی، نصب نادرست مته یا آسیب دیدن محل اتصال سه نظام به محور دریل ایجاد می شود.
