کالیبراسیون کولیس فرآیندی است که صحت اندازه گیری ابزار را با استفاده از استانداردهای مرجع بررسی می کند تا خطای اندازه گیری از محدوده مجاز خارج نشود. این کار با تمیز کردن فک ها، کنترل نقطه صفر، اندازه گیری بلوک های گیج در چند بازه مختلف، محاسبه خطا و ثبت نتایج انجام می شود. انجام کالیبراسیون در زمان مناسب از بروز خطا در کنترل کیفیت، ماشین کاری و مونتاژ جلوگیری می کند و عمر مفید ابزار را افزایش می دهد. اگر هنگام خرید کولیس به قابلیت کالیبراسیون و کیفیت ساخت آن توجه کنید، در آینده دقت اندازه گیری و هزینه های نگهداری نیز به شکل محسوسی بهبود پیدا می کند.

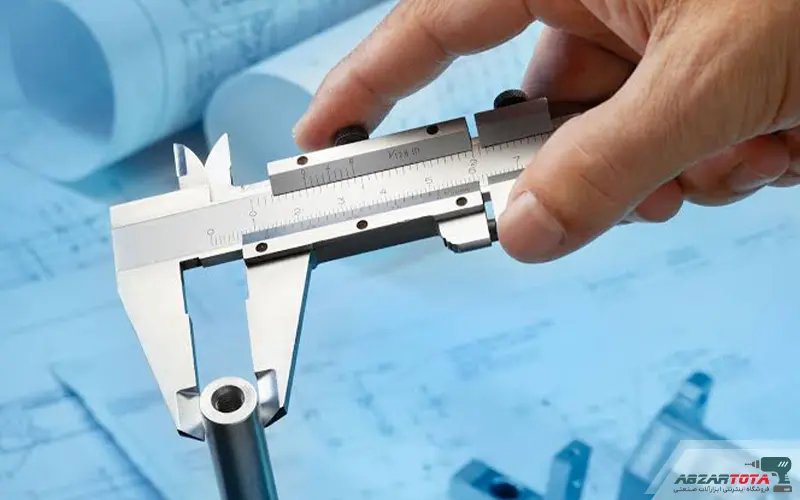

نحوه کالیبراسیون کولیس
کالیبراسیون باید در محیطی با شرایط کنترل شده و بر اساس یک روش مشخص انجام شود تا نتایج به دست آمده قابل اعتماد و تکرارپذیر باشند. مراحل انجام کالیبره کردن کولیس عبارتند از:
- تمیز کردن فک ها و بدنه کولیس
- بررسی صفر بودن کولیس
- اندازه گیری با بلوک های استاندارد
- بررسی خطای اندازه گیری
- ثبت نتایج و تایید کالیبراسیون

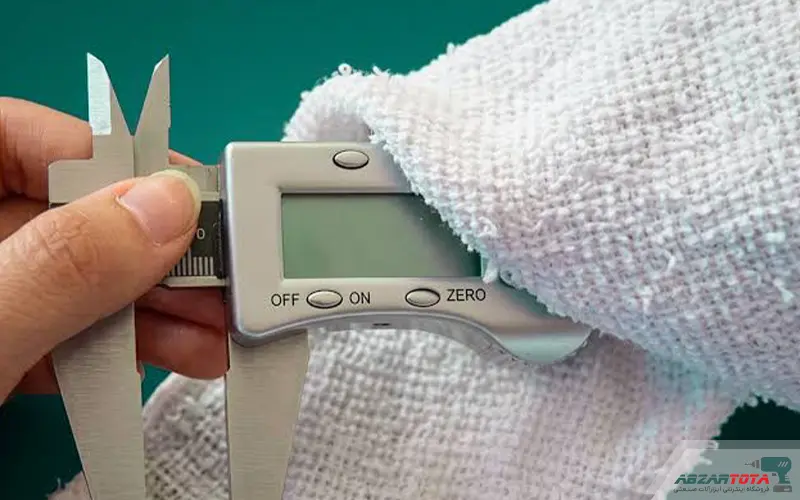

مرحله اول: تمیز کردن فک ها و بدنه کولیس
اولین مرحله حذف هرگونه آلودگی از سطح اندازه گیری است. حتی وجود ذرات بسیار ریز فلزی، گردوغبار یا لایه نازک روغن بین فک ها می تواند چند صدم میلی متر خطا ایجاد کند. برای این کار ابتدا فک های داخلی و خارجی را با پارچه بدون پرز تمیز کنید. اگر روی دستگاه چربی وجود دارد، از محلول پاک کننده چربی استفاده کنید. پس از تمیزکاری، فک ها را به آرامی روی هم ببندید تا از نبود ذرات خارجی اطمینان حاصل شود. همچنین ریل حرکت کولیس را بررسی کنید. حرکت فک متحرک باید کاملا نرم، یکنواخت و بدون گیرکردن باشد. وجود خش یا براده روی ریل می تواند باعث تغییر موقعیت فک هنگام اندازه گیری شود.
مرحله دوم: بررسی صفر بودن کولیس
پس از بستن کامل فک ها، نمایشگر کولیس دیجیتال باید عدد 0.00 را نمایش دهد و در کولیس ورنیه نیز صفر ورنیه دقیقا با صفر خط کش اصلی منطبق باشد. در برخی کولیس های دیجیتال می توان با استفاده از دکمه Zero مقدار را تنظیم کرد، اما اگر پس از چند بار تنظیم اختلاف تکرار شود، احتمال وجود سایش یا آسیب مکانیکی مطرح است و باید ابزار به صورت تخصصی بررسی شود. در کولیس عقربه ای نیز عقربه باید دقیقا روی صفر قرار بگیرد. انحراف اولیه نشان دهنده نیاز به تنظیم یا تعمیر مکانیزم داخلی است.

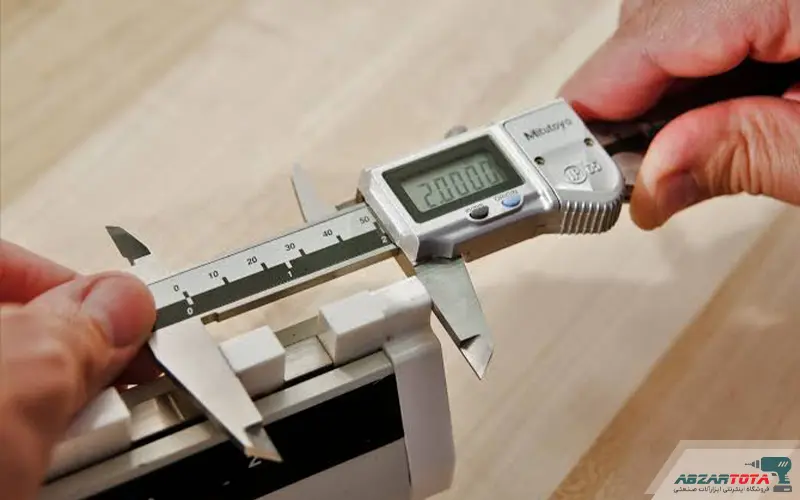

مرحله سوم: اندازه گیری با بلوک های استاندارد
مهم ترین بخش کالیبراسیون، مقایسه اندازه های ثبت شده با بلوک های گیج استاندارد است. بلوک های گیج باید دارای دقت بالاتر از کولیس باشند و قبل از استفاده با دمای محیط هم دما شوند. اختلاف دمای زیاد باعث انبساط یا انقباض فلز و ایجاد خطا خواهد شد. بهتر است چندین مقدار مختلف مانند 10، 25، 50، 75، 100 و در صورت نیاز نزدیک حداکثر ظرفیت کولیس بررسی شوند.
در هر اندازه:
- بلوک را کاملا بین فک ها قرار دهید.
- فشار واردشده به بلوک یکنواخت باشد.
- از کج قرار گرفتن بلوک جلوگیری کنید.
- هر اندازه را حداقل سه مرتبه تکرار کنید.
- میانگین نتایج را ثبت نمایید.
مرحله چهارم: بررسی خطای اندازه گیری
پس از ثبت مقادیر، اختلاف بین مقدار واقعی بلوک و عدد نمایش داده شده توسط کولیس محاسبه می شود. به عنوان مثال اگر بلوک استاندارد 50.000 میلی متر باشد و کولیس مقدار 50.03 میلی متر را نشان دهد، خطای اندازه گیری برابر 0.03+ میلی متر خواهد بود. در این مرحله باید موارد زیر بررسی شوند:
- آیا خطا در تمام طول اندازه گیری ثابت است؟
- آیا با افزایش طول اندازه گیری مقدار خطا بیشتر می شود؟
- آیا نتایج اندازه گیری های تکراری اختلاف زیادی دارند؟

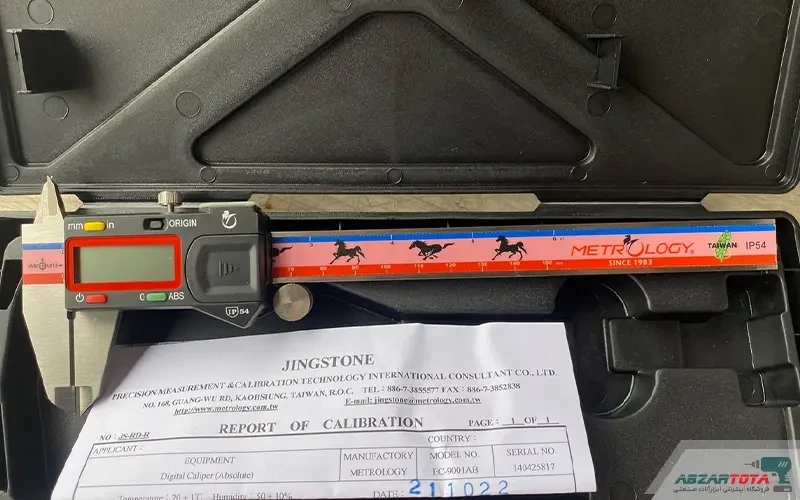

مرحله پنجم: ثبت نتایج و تایید کالیبراسیون
در پایان تمام داده ها باید مستند شوند تا امکان پیگیری وضعیت ابزار در دوره های بعدی وجود داشته باشد. اطلاعاتی که ثبت می شوند عبارت اند از:
- شماره سریال کولیس
- ظرفیت و دقت ابزار
- تاریخ کالیبراسیون
- دمای محیط
- رطوبت محیط در صورت نیاز
- مقادیر واقعی بلوک های گیج
- مقادیر اندازه گیری شده
- مقدار خطا در هر نقطه
- نتیجه نهایی
ابزارهای مورد نیاز برای کالیبراسیون کولیس
دقت کالیبراسیون تا حد زیادی به کیفیت تجهیزات مرجع بستگی دارد. استفاده از ابزارهای استاندارد باعث می شود نتایج قابل استناد و قابل تکرار باشند.
- بلوک های گیج (Gauge Block) : مرجع اصلی برای بررسی صحت اندازه گیری در ابعاد مختلف هستند و مقدار واقعی آن ها با دقت بسیار بالا تعیین شده است.
- پارچه بدون پرز: برای پاک کردن فک ها بدون باقی ماندن الیاف یا ایجاد آلودگی روی سطح اندازه گیری استفاده می شود.
- محلول تمیزکننده: برای حذف روغن، گریس، براده و آلودگی های سطحی کاربرد دارد و مانع ایجاد خطا در تماس فک ها می شود.
- گواهی یا استاندارد مرجع (در صورت نیاز): برای اطمینان از اعتبار بلوک های گیج و رعایت الزامات سیستم های کیفیت مانند ISO کاربرد دارد.
چرا کالیبراسیون کولیس اهمیت دارد؟
حتی کولیس های باکیفیت نیز در اثر استفاده مداوم ممکن است دچار تغییرات جزئی شوند. کالیبراسیون منظم باعث می شود این تغییرات پیش از ایجاد خطا در تولید یا کنترل کیفیت شناسایی شوند.
- جلوگیری از تولید قطعات خارج از تلرانس
- افزایش قابلیت اعتماد نتایج اندازه گیری
- کاهش دوباره کاری و ضایعات تولید
- تشخیص زودهنگام سایش فک ها
- اطمینان از انطباق با استانداردهای کنترل کیفیت
- افزایش قابلیت ردیابی نتایج اندازه گیری
- کاهش هزینه ناشی از خطاهای ابعادی
چه زمانی باید کولیس را کالیبره کنیم؟
زمان کالیبراسیون به میزان استفاده، شرایط محیطی و حساسیت اندازه گیری بستگی دارد.
- پس از خرید کولیس
- قبل از اندازه گیری های حساس
- پس از ضربه یا سقوط
- پس از استفاده طولانی مدت
- طبق برنامه دوره ای کالیبراسیون

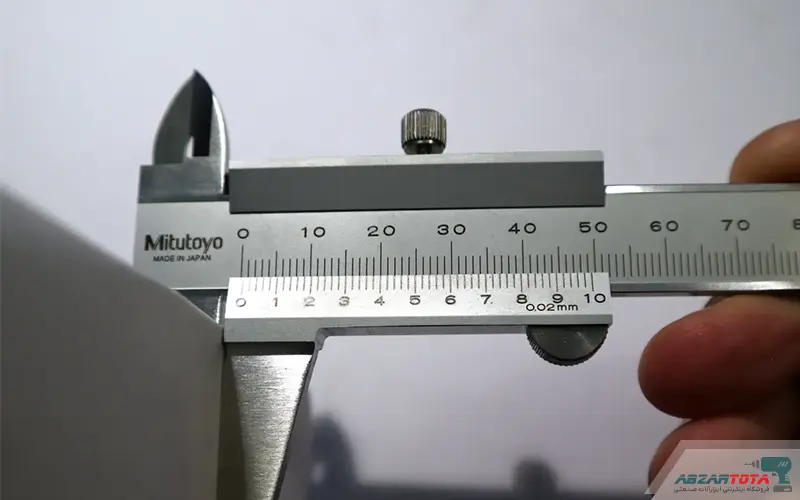

عوامل موثر بر دقت کولیس
دقت واقعی کولیس تنها به کیفیت ساخت آن وابسته نیست، سایر عوامل تاثیر گذار بر دقت کولیس عبارتند از:
- کیفیت ماشین کاری فک های اندازه گیری
- میزان سایش ریل حرکت
- لقی فک متحرک
- دمای محیط و قطعه کار
- تمیزی سطح قطعه
- فشار دست اپراتور
- کیفیت بلوک های مرجع
- ضربه یا افتادن ابزار
- رطوبت و خوردگی سطوح فلزی
- مهارت کاربر در خواندن و استفاده صحیح از کولیس
نتیجه گیری
کالیبراسیون کولیس یک فرآیند حرفه ای برای اطمینان از صحت اندازه گیری است که با تمیز کردن کامل ابزار، کنترل نقطه صفر، اندازه گیری بلوک های گیج در چندین نقطه، محاسبه خطای واقعی، بررسی تکرارپذیری و ثبت نتایج انجام می شود. استفاده از بلوک های استاندارد، رعایت شرایط دمایی، اعمال فشار یکنواخت و بررسی دوره ای ابزار، احتمال بروز خطا در اندازه گیری را به حداقل می رساند. همچنین انجام کالیبراسیون پس از خرید، قبل از اندازه گیری های حساس، پس از ضربه و در بازه های زمانی مشخص، باعث حفظ دقت ابزار و کاهش خطاهای تولید می شود.
اگر قصد تهیه تجهیزات اندازه گیری دقیق و استاندارد را دارید، می توانید محصولات مورد نیاز خود را از فروشگاه ابزارتوتا با کیفیت بالا و ضمانت اصالت کالا تهیه کنید.
سوالات متداول
- هر چند وقت یکبار باید کولیس را کالیبره کرد؟
بازه زمانی کالیبراسیون به میزان استفاده و شرایط کاری بستگی دارد. در محیط های صنعتی هر 6 ماه یک بار کالیبراسیون انجام می شود، اما اگر کولیس در اندازه گیری های حساس استفاده شود یا تحت ضربه قرار بگیرد، باید زودتر بررسی شود.
- آیا بدون بلوک گیج می توان کولیس را کالیبره کرد؟
بدون بلوک گیج تنها می توان عملکرد اولیه کولیس را بررسی کرد، اما کالیبراسیون واقعی و قابل استناد امکان پذیر نیست. بلوک های گیج مرجع دقیق اندازه گیری هستند و برای تعیین میزان خطای واقعی ابزار ضرورت دارند.
- آیا کولیس دیجیتال هم نیاز به کالیبراسیون دارد؟
بله. دیجیتال بودن کولیس فقط روش نمایش اندازه را تغییر می دهد و تاثیری بر حفظ دقت مکانیکی ابزار ندارد.
